LCD显示器件广泛应用于工业设备、医疗系统、汽车接口、户外设备和嵌入式产品。然而，TFT、IPS、VA、Mini-LED 和 LTPS 等术语描述的是显示器的不同部分，而不是同一级别的竞争技术。
了解这些技术如何结合在一起，可以更轻松地根据实际系统要求而不是分辨率或亮度等单一参数来指定 LCD 显示设备。
从最高层面来看，显示设备可以分为几种主要的显示技术：
显示技术 | 示例 | 基本原理 |
|---|---|---|
液晶显示屏 | TFT LCD、无源矩阵 LCD、有源矩阵 LCD | 控制背光灯的光 |
有机发光二极管 | PMOLED、AMOLED | 自发光有机像素 |
微型LED | MicroLED 显示器 | 自发光无机 LED 像素 |
本文主要关注 LCD 显示设备。在 LCD 中，几个附加技术层决定了显示器的工作方式以及如何将其集成到成品模块中。
LCD技术层 | 示例 | 它描述了什么 |
|---|---|---|
寻址架构 | 无源矩阵、有源矩阵 | 像素是如何寻址的 |
液晶模式 | TN、IPS、FFS、VA | 液晶层如何控制光线 |
TFT背板 | 非晶硅、LTPS、氧化物、IGZO、LTPO | 如何控制活动像素 |
背光 | LED、迷你LED | LCD 的发光方式 |
显示电子产品 | 驱动IC、TCON、COG、FPC、PCBA | 面板如何驱动和集成 |
界面 | LVDS、MIPI DSI、eDP | 图像数据如何传输 |
触摸集成 | PCAP、On-Cell、In-Cell | 如何集成触摸感应 |
这些技术描述了 显示系统的不同层，并且不能直接相互替代.
例如，显示器可以是 具有 IPS 模式的有源矩阵 TFT LCD、a-Si TFT 背板、Mini-LED 背光、MIPI DSI 接口和 PCAP 触摸.
LCD 本身不发光。相反，液晶层控制有多少来自背光的光穿过每个像素。
简化的LCD成像过程是：
背光→液晶层→彩色滤光片→可见图像
液晶层根据施加到每个像素的电信号改变光透射率。然后 RGB 子像素产生形成图像所需的颜色。
这就是为什么 LCD 性能不仅仅取决于液晶材料本身。背光、光学堆栈、TFT 背板、驱动电子设备和机械集成都有助于最终的显示性能。

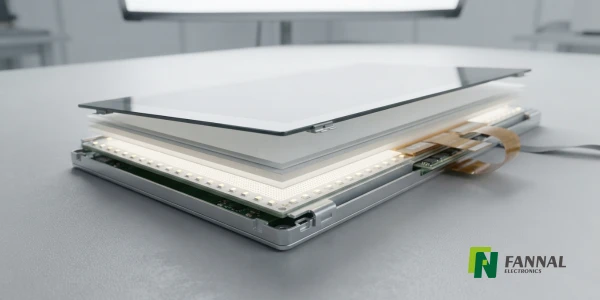

LCD 面板只是成品显示组件的一部分。
一个完整的显示模块可能包括：
液晶面板及背光源
驱动IC和计时电子器件
FPC及连接器
触摸传感器和控制器
盖玻片
机械框架或安装结构
对于工业应用，这些集成层与 LCD 面板规格一样重要，因为它们影响触摸响应、光学性能、热行为、机械兼容性和系统集成。
在无源矩阵 LCD 中，行和列用于对像素进行寻址，而无需为每个像素配备单独的开关元件。
这种架构相对简单，对于图形要求不高的应用程序仍然有用，包括一些字符、段、单色和简单的图形显示。
常见的无源矩阵 LCD 技术包括 TN、STN、FSTN 和无源 VA 变体。
无源矩阵显示器可以提供简单且经济高效的架构，但它们通常不太适合具有大量独立控制像素的高分辨率图形界面。
有源矩阵 LCD 为每个像素使用一个开关元件，允许更独立地控制像素。
TFT （即薄膜晶体管）是大多数有源矩阵 LCD 中使用的开关结构。它支持更高分辨率的图形显示、更快的像素控制和更复杂的图像内容。
这种区别很重要：
TFT描述像素切换架构； IPS、TN、VA 和 FFS 描述液晶模式。
因此，说显示器是“TFT显示器”并不表明它是否使用IPS、VA或其他液晶模式。
不同的液晶模式会改变液晶分子和电极控制光的方式。这会影响视角、对比度、响应特性、光学性能和其他显示特性。
液晶显示模式 | 典型特征 | 常见注意事项 |
|---|---|---|
总氮 | 成熟的架构和潜在的快速响应 | 视角和色彩一致性 |
IPS | 视角宽广，图像稳定 | 功耗和实施细节 |
FFS | 宽视角面内/边缘场电极结构 | 光学与触控一体化 |
VA | 高原生对比度 | 视角和响应取决于实施 |
扭曲向列（TN）是一种成熟的液晶显示模式，结构相对简单。它可以提供快速响应特性，并且仍然适合视角和高端图像性能不是主要要求的应用。
面内切换 (IPS) 主要控制面板平面内的液晶。当宽视角和不同观看方向上一致的图像外观很重要时，通常会选择它。
边缘场开关（FFS）使用在面板平面附近产生电场的电极结构。它可以提供宽视角，用于需要同时考虑光学性能和触摸集成的应用。
垂直排列（VA）以不同于 IPS 型结构的方式排列液晶分子，并且可以提供高原始对比度。实际视角性能、响应行为和光学特性随具体实现的不同而变化。
MVA、PVA、ADS、HVA 和 PSVA 等名称 通常指的是围绕更广泛的液晶结构开发的特定实现或变体。
对于工程项目来说，实际的面板规格和测试条件比仅根据技术名称选择显示器更有用。
TFT 背板决定了有源像素的电气控制方式。不同的半导体材料和结构会影响迁移率、泄漏、分辨率、功耗和制造特性。
TFT背板 | 典型特征 | 典型使用注意事项 |
|---|---|---|
非晶硅 | 成熟且广泛建立 | 广泛的 TFT LCD 应用 |
低温多晶硅 | 高载流子迁移率 | 高分辨率、高密度显示器 |
氧化物薄膜晶体管 | 更高的迁移率和更低的泄漏潜力 | 高分辨率和节能设计 |
IGZO | 氧化物半导体技术 | 高分辨率和低泄漏应用 |
低温过氧化物酶 | 结合了 LTPS 和氧化物 TFT 的特性 | 低功耗和可变刷新应用 |
非晶硅（a-Si）是一种成熟的TFT技术，广泛应用于LCD制造。其成熟的生产工艺使其适用于广泛的工业和商业显示器。
低温多晶硅 (LTPS) 提供比传统非晶硅更高的载流子迁移率。这使得它对于高分辨率和高像素密度显示器非常有用。
与传统的非晶硅相比，氧化物 TFT 技术可以提供更高的迁移率和更低的漏电特性。 IGZO （即氧化铟镓锌）是氧化物半导体技术的一种。
低温多晶氧化物 (LTPO) 结合了 LTPS 和氧化物 TFT 结构的特性。它与需要低功耗操作和可变刷新行为的显示器特别相关。
这些是 TFT 背板技术，不是 LCD 液晶模式.
由于 LCD 像素本身不发光，因此背光是显示系统的基本组成部分。
LED 是现代 LCD 背光的主要光源。根据模块设计，LED 可以采用侧光式或直下式配置。
背光设计影响：
亮度
均匀度
功耗
发热
模块厚度
因此，指定 高亮度LCD 还需要考虑背光结构和散热设计。
Mini-LED 比传统 LCD 背光使用更多数量的小型 LED。当与局部调光结合使用时，它可以提供更高的亮度和改进的对比度控制。
然而，Mini-LED 增加了背光系统的复杂性。功耗、热管理、光学均匀性、成本以及 需要考虑 光晕或光晕效应。
重要的是：
Mini-LED 并没有将 LCD 变成一种不同的显示技术。它是与 LCD 一起使用的背光架构。
LCD 面板还依靠电子元件将输入的图像数据转换为控制像素的信号。
驱动 器 IC 生成控制显示器所需的电信号。时序控制器 (TCON) 管理显示系统内的时序和图像数据分配。
COG（玻璃上芯片） 将驱动器 IC 直接集成到玻璃基板上。
FPC（柔性印刷电路） 提供显示器与主机系统或其他电子设备之间的电气连接。
根据模块架构可 ，PCBA 用于与显示相关的驱动或接口转换。不应将其与客户的主系统板混淆。
常见的显示接口包括：
LVDS — 广泛用于工业和嵌入式 TFT 显示器
MIPI DSI — 常见于紧凑型和嵌入式显示系统
eDP — 广泛用于更高分辨率的数字显示连接
这些接口定义了 图像数据的传输方式。它们没有定义显示器是 IPS、VA、a-Si、LTPS 还是 Mini-LED。
对于一个完整的触摸显示设备来说，液晶面板只是系统的一部分。
常见的触摸配置包括：
PCAP（投射电容式触摸）
内嵌式
内嵌式
合适的结构取决于显示架构、盖板玻璃、触摸控制器、机械设计和应用环境。
工业触摸性能也会受到 手套操作、水或冷凝、EMI、盖板玻璃厚度和机械集成的影响.
因此，触摸性能需要作为完整的触摸堆栈进行评估，而不是仅根据 LCD 面板规范进行评估。
光学粘合通过使用光学粘合剂消除或减少显示层之间的气隙。
它可以通过减少内反射来提高光学可读性，还可以提高机械集成度。粘合材料、工艺、显示结构和环境要求都会影响最终结果。
对于工业显示器，光学粘合通常与盖板玻璃、亮度、触摸性能和户外可读性一起考虑。
这些技术应该在正确的技术水平上进行比较。
技术 | 自发光 | 背光 | 主要特点 | 关键考虑因素 |
|---|---|---|---|---|
液晶显示屏 | 不 | 是的 | 成熟且高度可配置 | 亮度、对比度、色温、集成度 |
迷你LED液晶显示屏 | 不 | 迷你LED | 高亮度和局部调光 | 电力、热力、开花、成本 |
有机发光二极管 | 是的 | 不 | 高对比度和薄结构 | 寿命、静态内容、热条件 |
Amoled | 是的 | 不 | 寿命、亮度、静态内容、集成 | |
微型LED | 是的 | 不 | 无机自发光像素 | 制造复杂性、产量、可扩展性 |
AMOLED是OLED的一种，而 Mini-LED是LCD使用的背光技术.
对于工程项目，选择取决于系统要求。当亮度、温度范围、定制和长期可用性很重要时，传统的 TFT LCD 可能适合。当高亮度和局部调光满足额外的功率、热、光学和成本要求时，可以考虑 MiniLED。
当自发射操作、高对比度或薄结构很重要时，OLED 和 AMOLED 可能是合适的，但应评估静态内容、操作条件、寿命和热行为。
MicroLED 是另一种自发光方法，但其制造复杂性仍然是许多应用的重要考虑因素。
应根据整个系统的要求而不是根据一种规格来选择显示器。
系统要求 | 工程考虑 |
|---|---|
宽视角 | IPS、FFS、VA 和特定光学实现 |
高对比度 | LCD模式、光学堆叠和背光设计 |
户外可读性 | 亮度、反射控制、粘合和热设计 |
高分辨率 | 像素架构、TFT 背板和接口带宽 |
低功耗 | 背板、背光、刷新率和驱动电子器件 |
触摸操作 | 触摸传感器、控制器、玻璃盖片、粘合和环境 |
LCD、背光源、IC、触控材料、胶粘剂 | |
高亮度 | LED/Mini-LED 结构和热管理 |
机械一体化 | 尺寸、FPC、连接器、玻璃盖板和安装 |
主机兼容性 | LVDS、MIPI DSI、eDP 和所需的时序/控制器配置 |
例如，单独选择“1000 nit LCD”无法正确指定户外工业HMI。该系统可能还需要光学粘合、反射控制、适当的触摸性能、热管理和合适的工作温度范围。
关键原则是：
显示规格应根据系统要求得出，而不是从分辨率或亮度等单一参数中选择。
LCD 技术在不断发展，但大多数变化都是演进性的，而不是整个 LCD 架构的替代。
最近的发展领域包括：
氧化物 TFT 技术 可提高迁移率并降低泄漏特性
Mini-LED 背光和局部调光 可提高亮度并改善对比度控制
通过驱动和背板技术的改进实现 更高且可变的刷新率
更集成的触摸结构， 例如先进的 On-Cell 和 In-Cell 实施
场序彩色液晶显示器，可以减少特定设计中对传统RGB滤色器的依赖
这些发展表明，LCD的性能越来越取决于其 背板、液晶模式、背光、驱动电子、触摸系统和光学结构的组合，而不仅仅是由LCD面板决定。
LCD 是显示技术，而 TFT 则描述了大多数有源矩阵 LCD 中使用的有源开关结构。 TFT LCD 可以使用不同的液晶模式，例如 IPS、VA 或 TN。
是的。 IPS 描述液晶模式，而 TFT 描述像素切换架构。因此，IPS 显示器可以是有源矩阵 TFT LCD。
Mini-LED是一种与LCD一起使用的背光技术。它不会取代 LCD 面板或使显示器成为自发光技术。
AMOLED 是指有源矩阵有机发光二极管。它是一种 OLED，使用有源矩阵背板来控制各个像素。
它们是不同的 TFT 背板技术。 a-Si 已经成熟并得到广泛应用，LTPS 提供了更高的载流子迁移率，IGZO 是一种氧化物半导体技术，具有较低泄漏等特性，可用于高分辨率和功耗敏感的设计。
是的。 工业液晶显示 设备可以根据尺寸、分辨率、亮度、接口、温度范围、触摸性能、盖板玻璃、光学粘合、FPC 配置和机械集成等要求进行定制。
LCD 显示设备是多种技术的组合，而不是单一规格。其性能取决于 LCD 架构、液晶模式、TFT 背板、背光、驱动电子器件、界面、触摸系统、光学粘合和机械设计之间的相互作用.
对于工业、医疗、汽车、户外和嵌入式设备，选择合适的配置通常需要围绕显示器和整个系统进行定制。
FANNAL提供 定制的TFT LCD和AMOLED显示解决方案，包括触摸集成、盖板玻璃、光学贴合、FPC和满足特定应用要求的显示模块集成。
