许多工程师认为显示控制器（通常称为驱动器板或定标器板）只是将一种接口转换为另一种接口：
HDMI转LVDS
DisplayPort 转 eDP
VGA 转 MIPI
乍一看，这似乎很简单。
然而，在工业应用中，显示适配很少仅仅与连接器兼容性有关。由于时序要求、通道配置、固件设置、电源排序或信号完整性限制的差异，具有相同尺寸和分辨率的两个面板仍可能无法正常工作。
工业显示控制器 的真正作用 是弥合系统输出和显示模块之间的兼容性差距，同时在整个产品生命周期中保持可靠性。
显示控制器通常执行四个主要功能。
工业系统可以通过以下方式输出视频信号：
HDMI
显示端口 (DP)
VGA
DVI接口
带 DP Alt 模式的 USB Type-C
然而，液晶面板并不直接理解这些接口。相反，它们通常需要特定于面板的接口，例如：
LVD
EDP
MIPI DSI
RGB TTL
V对一HS

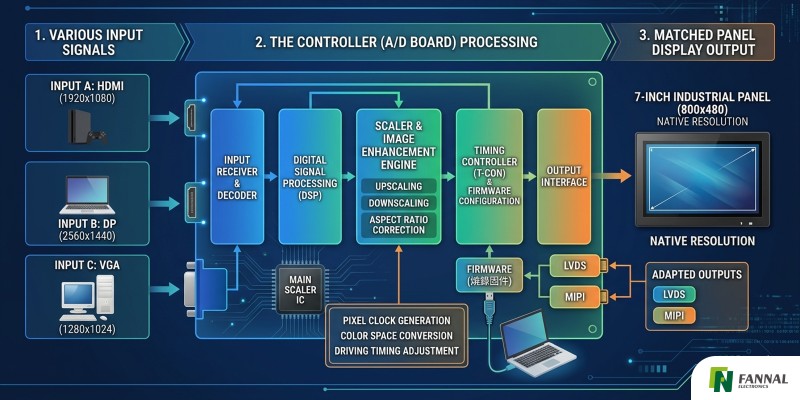

控制器解码传入的视频信号并将其转换为目标面板所需的数字像素数据。
如果没有这个转换层，主机系统和显示面板之间的通信就不可能。
一种常见的误解是定标器可以自动解决任何分辨率不匹配的问题。
例如：
输入信号：
1280×720
面板原始分辨率：
1920×1080
控制器可以执行：
升级
裁剪
纵横比保留
1:1 像素映射
然而，每种扩展方法都会带来权衡。
基本插值算法提供：
优点：
成本更低
最小的处理开销
限制：
降低文本清晰度
更柔和的 UI 元素
先进的缩放引擎提供：
优点：
更好的图像质量
改善边缘保护
限制：
控制器成本较高
额外的处理延迟
在工业 HMI 系统中，快速响应和界面可读性通常比消费级视频质量更重要。
因此，许多工业设计有意将系统输出分辨率与面板的原始分辨率相匹配，以避免不必要的缩放。
分辨率本身并不能决定兼容性。
显示面板还需要特定的时序参数，包括：
像素时钟
水平同步（HSync）
垂直同步（VSync）
前廊
后门廊
同步宽度
数据启用 (DE)
例如，两个 1920×1080的面板 可能有完全不同的要求：
范围 | 面板A | B组 |
|---|---|---|
像素时钟 | 148.5兆赫 | 138.5兆赫 |
LVDS配置 | 双通道 | 单通道 |
颜色深度 | 8位 | 6位 |
刷新率 | 60赫兹 | 50赫兹 |
即使分辨率看起来相同，不正确的时序配置也可能会导致：
黑屏
图像移位
闪烁
部分图像显示
间歇性信号丢失
在许多工业项目中，看似有缺陷的显示器实际上是时序不匹配问题。
工业显示器 采用各种接口技术，每种技术都有自己的优点和局限性。
优点：
实施简单
成本更低
限制：
EMI 性能较差
电缆数量多
传输距离有限
常见应用：
遗留工业设备
低分辨率系统
LVDS 仍然是工业显示器中使用最广泛的接口之一。
优点：
出色的抗噪声能力
经过验证的长期可靠性
适用于恶劣的工业环境
限制：
非常高分辨率的带宽有限
逐渐被新设计所取代
常见应用：
工业HMI
医疗设备
自动化控制系统
eDP 越来越多地在新型工业平台中采用。
优点：
更高的带宽
降低电缆复杂性
支持高分辨率面板
限制：
更复杂的车道配置
链接整合过程中的培训挑战
在实践中，尽管 eDP 具有技术优势，但它的集成并不总是比 LVDS 更容易。
MIPI DSI 常用于：
便携式设备
嵌入式手持终端
紧凑型集成系统
优点：
低功耗
高带宽效率
限制：
严格的PCB布局要求
传输距离短
增加了调试复杂性
MIPI 并非自动成为所有工业环境的最佳选择。
消费者监视器通常遵循简单的架构：
主机 → HDMI → 显示器

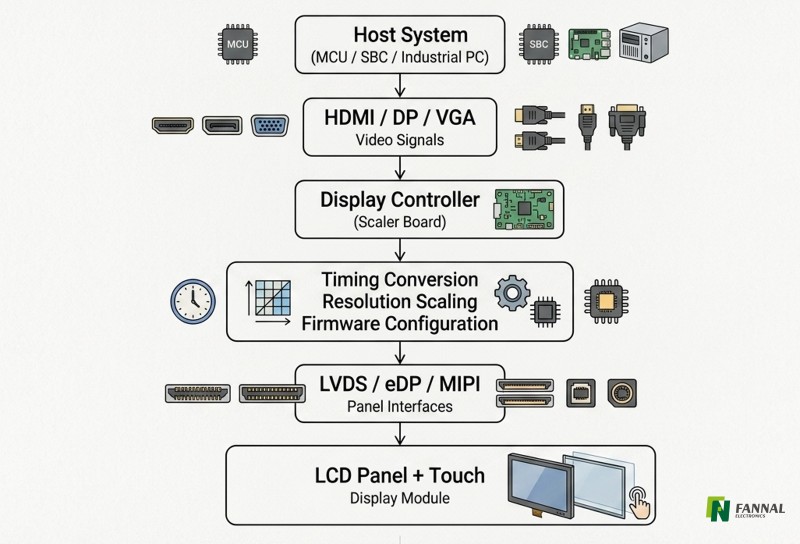

工业显示系统通常涉及：
主机CPU/GPU → 操作系统 → 显示控制器 → 固件配置 → LCD 面板 → 背光驱动
→ 触摸控制器
每个组件都会引入影响整个系统稳定性的变量。
工业项目不仅关注显示器最初是否有效，还关注它是否能够：
在 EMI 暴露下可靠运行
支持扩展的温度范围
保持长期可用性
适应未来面板更换
满足医疗或运输应用中的监管要求
这是工业显示项目中最常见的误解之一。
两个 10.1 英寸、1280 × 800 LVDS 面板可能仍存在以下差异：
引脚分配
电源排序要求
背光控制方式
时序规格
EDID配置
固件依赖性
因此：
匹配分辨率并不能保证兼容性。
面板更换通常需要对显示子系统进行全面验证。
添加控制器并不总是最佳方法。
示例包括：
机器视觉系统
远程操作设备
高速工业控制系统
缩放器引入的额外图像处理延迟可能会对性能产生负面影响。
示例包括：
医疗设备
国防装备
安全关键控制系统
额外的控制器板增加：
热负荷
电磁干扰暴露
潜在的故障点
本机面板接口可以提供更强大的解决方案。
示例包括：
户外应用
控制器本身必须满足与显示模块相同的环境要求。
否则，控制器可能成为系统中最薄弱的环节。
工业显示集成涉及两个独立的子系统：
显示路径
触摸路径
在显示侧进行电气工作的面板更换仍可能会带来触摸相关问题，例如：
坐标映射误差
缺少操作系统驱动程序
控制器IC不兼容
降低手套或湿接触性能
工业环境中的 EMC 敏感性
对于集成 触摸显示系统，显示和触摸界面应在系统集成过程中一起进行验证。
在选择控制器解决方案之前，工程师应验证：
✓ 面板数据表规格
✓ 接口类型（LVDS、eDP、MIPI、V-by-One）
✓ 电源电压要求
✓ 背光驱动方式
✓ 像素时钟规格
✓ 时序参数
✓ 触摸控制器兼容性
✓ EMI/EMC 要求
✓ 产品生命周期期望
在初始设计阶段可以避免许多集成问题。
在FANNAL，显示控制器的选择很少只是简单地使面板点亮。更大的挑战在于确保在不同环境、不断发展的供应链和较长的产品生命周期中稳定运行。
在工业应用中，长期兼容性通常比单独的接口规范更重要。
并非总是如此。即使显示接口保持兼容，触摸控制器 IC、通信协议或传感器尺寸的变化也可能需要固件更新、驱动程序调整或重新校准。
未必。虽然定标器板可以简化接口转换，但它也引入了额外的硬件、固件管理、散热考虑和潜在的延迟。在某些项目中，重新设计主机输出以匹配面板本身会产生更可靠的长期解决方案。
仅关注初始兼容性。工业产品的使用寿命通常超过5-10年。工程师还应评估供应连续性、固件可维护性、未来更换策略，以及是否可以在不重新设计重大系统的情况下集成替代面板。
当处理停产的面板、非标准时序要求、独特的接口组合或在单个硬件平台下需要多个面板选项的项目时，定制固件变得很有价值。它可以提高灵活性，但也增加了验证和维护责任。
