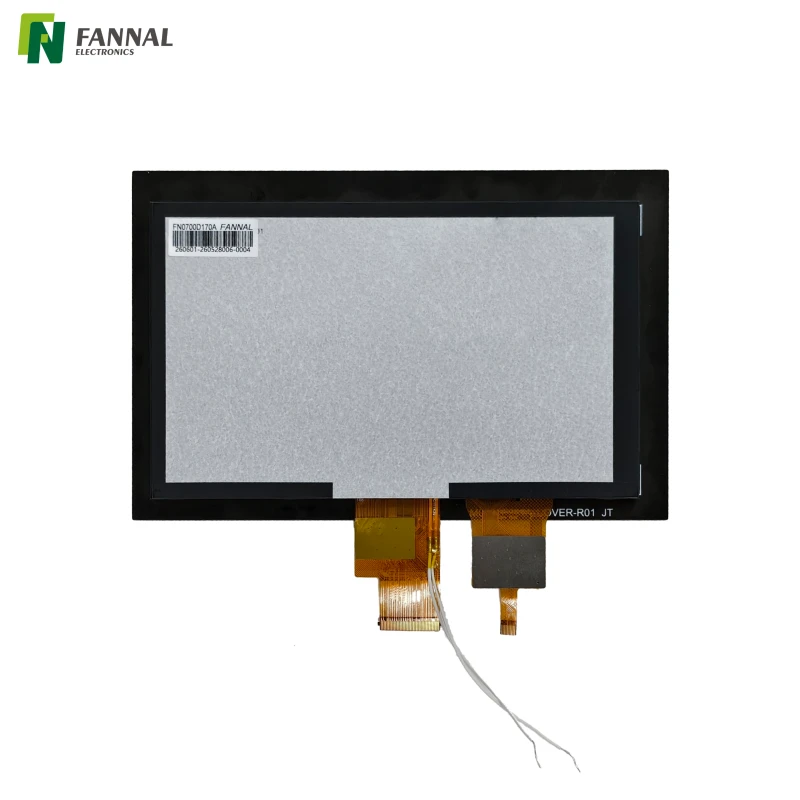

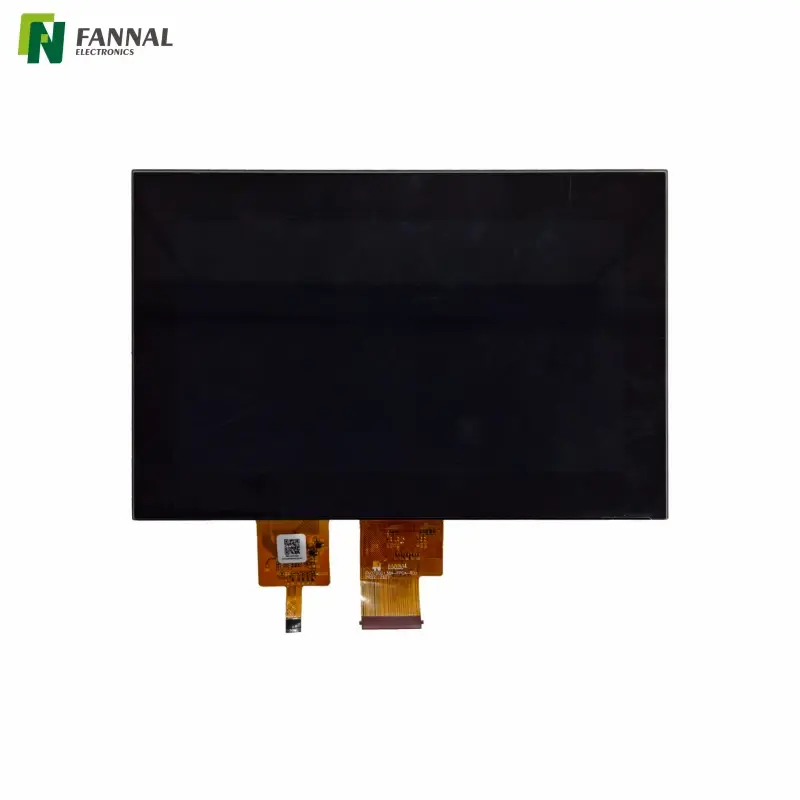

7 英寸触摸显示屏 | 3mm玻璃，OCA粘合

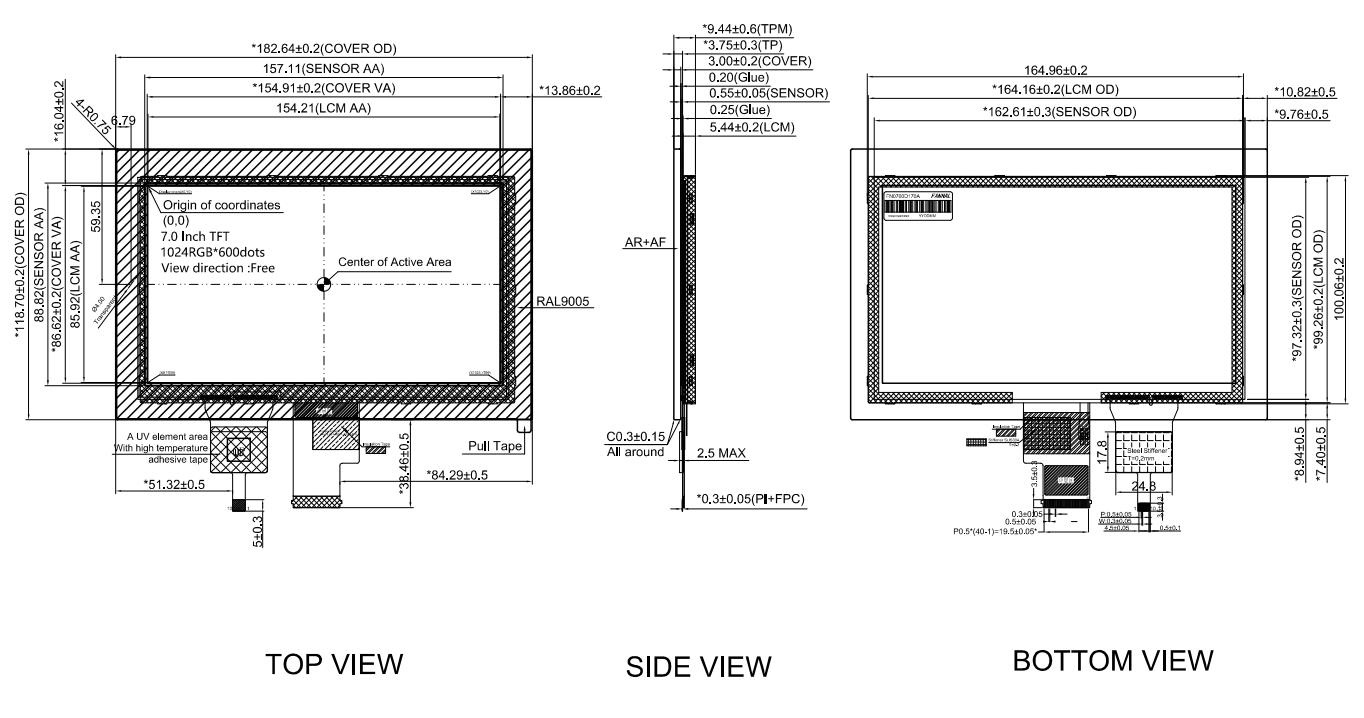

绘画

规格

申请

• 工业控制面板： 用于显示机器设置、操作参数和设备状态的操作员界面。

• 工业自动化设备： 适用于需要 LVDS 连接、电容式触摸和宽工作温度范围的嵌入式 HMI。

• 测试和测量仪器： 用于显示读数、配置菜单和诊断信息的图形仪器界面。

• 电力和电气设备： 用于监测和控制安装在暴露于不同环境温度的设备中的接口。

• 室外安装设备： 适用于需要粘合触摸显示屏和扩展温度操作的系统，需经过外壳和阳光下可读性验证。

• 定制嵌入式 HMI 项目： 适用于需要 3.0 毫米盖玻片、OCA 光学粘合和定义的机械集成规范的应用。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. 3.0mm盖板玻璃有什么优势？

FN0700T255A采用3.0毫米物理强化防护玻璃，指定表面硬度至少为7H。这可能适合需要较厚玻璃正面的设备设计。应在完整装配级别评估抗冲击性。

2. OCA光学贴合对触控显示屏有什么好处？

OCA 光学粘合可减少显示屏和触摸组件之间的气隙，有助于最大限度地减少内部反射并提高感知可读性。实际光学性能取决于完整的显示堆栈和周围的照明条件。

3. FN0700T255A使用什么显示和触摸接口？

显示器采用LVDS接口，TFT电源为3.3V。电容式触摸系统使用 3.3 V 的 IIC，并支持最多五个同时触摸点。主机系统必须支持指定的接口和电气要求。

4. FN0700T255A可以在极端温度下工作吗？

指定的工作和存储温度范围均为 -30°C 至 +80°C。特定安装的适用性还取决于设备外壳、湿度、冷凝和其他环境条件。

5. 该显示器适合户外应用吗？

该模块提供 880 cd/m² 典型亮度和 OCA 光学粘合，有助于提高明亮环境中的可视性。然而，仅靠这些规格并不能保证直射阳光下的可读性。应评估反射、玻璃盖处理、外壳设计和实际照明条件。
