尽管 IPS 和 OLED 已成为消费电子产品的主流，但扭曲向列 (TN) 显示器仍然是工业设备中使用最广泛的 LCD 技术之一。响应时间快、驱动结构简单、制造成本低以及成熟的供应链使 TN 面板成为控制系统、仪器仪表、嵌入式 HMI 以及视角不是主要设计限制的其他应用的实用选择。
扭曲向列 (TN) 显示器 是 一种 LCD 技术，通过在电场下扭曲液晶分子来控制光传输。虽然 TN 提供比 IPS 或 OLED 更窄的视角和更低的色彩性能，但它仍然是成本敏感且注重性能的工业系统的可靠解决方案。
在本指南中，我们将解释 TN 显示器的工作原理，将其与其他 LCD 技术进行比较，讨论其工程优势和局限性，并探讨 TN 何时仍然是工业应用的最佳显示器选择。
TN显示器的工作原理是在没有电压的情况下将液晶分子扭转90°，允许偏振光通过；当施加电压时，分子垂直排列并阻挡光线。这会产生亮状态和暗状态之间的明显对比。

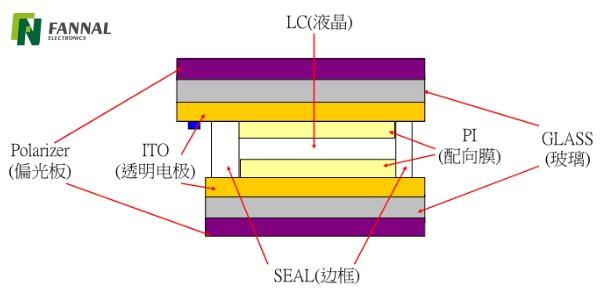

标准 TN LCD 堆栈包括：
顶部偏光片
带 ITO电极的玻璃基板
配向层
扭曲向列液晶层（~90°扭曲）
底部基板
底部偏光片（垂直于顶部）
电压关闭（常白模式）：
LC分子保持 90°螺旋扭曲
偏振光随液晶结构旋转
光线穿过第二个偏光片 → 像素显得明亮
电压开启：
电场迫使液晶分子垂直排列
不发生偏振旋转
光线被第二个偏光片阻挡 → 像素显得较暗
工程洞察：
电光响应在很大程度上取决于：
单元间隙均匀性
对准层质量
驱动电压曲线（VT曲线）
TN 显示器仍然被广泛使用，因为它们提供了低成本、快速响应时间和简单驱动架构的最佳组合。它们特别适合 可以接受性能权衡以换取稳健性和成本效率的情况.
低成本结构
与 IPS/VA 相比，工艺步骤更少
供应链成熟，良率高
快速响应时间
通常为 1–5 毫秒 (TFT TN)
适用于动态数据显示和运动内容
低功耗
尤其是无源TN（段式LCD）
电池供电设备的理想选择
温度适应范围广
可针对进行优化 -30°C 至 +80°C
常见于户外和工业环境
阳光下可读性灵活性
适用于：
反射模式
透反射模式
工程洞察：
当光学性能不是主要限制 ，但可靠性、成本和响应速度是主要限制时， TN 通常是首选。

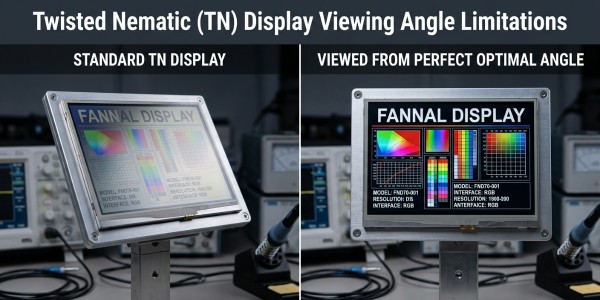

由于电压下的垂直排列行为，TN 显示器的视角有限且色彩性能较弱。这些限制在需要多角度可视性或准确色彩再现的应用中变得至关重要。
视角窄
典型：45°–60°（存在灰度反转问题）
需要严格的安装方向
较低的对比度
与 VA 或 OLED 相比
黑色电平较弱
颜色偏移和反转
尤其是在垂直观看方向
HMI 可读性的关键风险
有限的光学均匀性
对过程变化更敏感
工程风险：
在控制系统中，不良的视角可能会导致 误读关键数据，特别是当操作员不直接面对显示器时。
尽管存在光学局限性，TN 显示器仍然在工业电子领域发挥着重要作用，因为工程决策很少仅基于图像质量。制造成本、供应链稳定性、工作温度、功耗和长期可用性等因素往往对显示器的选择有更大的影响。
与IPS和OLED技术相比，TN面板具有成熟的制造工艺，具有高产量和可预测的性能。它们还更容易获得较长的产品生命周期，这使得它们对于可能持续使用十年或更长时间的工业设备具有吸引力。
在许多嵌入式系统中，操作员从固定位置查看显示屏。在这些条件下，TN技术有限的视角几乎没有实际影响，而其较低的成本和快速的响应则提供了明显的优势。
TN 不再是一种过时的技术，而是成为成本效益、可靠性和确定性性能胜过优质视觉质量的应用的专业工程选择。
工程师不应询问哪种显示技术“更好”，而应评估哪种技术最符合应用的技术要求。
要求 | 推荐技术 |
|---|---|
最低的制造成本 | 总氮 |
最快的响应时间 | 总氮 |
宽视角 | IPS |
高对比度 | VA |
最佳色彩准确度 | IPS/OLED |
户外电池供电设备 | TN/半透半反液晶屏 |
高级用户界面 | 有机发光二极管 |
工业人机界面 | IPS 或 TN 取决于观看方向 |
选择应基于系统级优先级而不是单独的规范。例如，用 IPS 显示器替换 TN 面板 可能会改善视角，但也会增加功耗、成本和热负荷。同样，OLED 提供出色的图像质量，但会带来诸如寿命、老化和更高的材料成本等考虑因素。
当成本、响应速度和环境鲁棒性比视角和色彩精度更重要时，您应该选择 TN 显示器。
工业控制面板
手持式测量设备
户外设备（半透半反式设计）
POS终端
入门级 HMI 系统
如果满足以下条件，请选择 TN：
✔ 观察方向固定
✔ 预算非常有限
✔ 需要快速响应
✔ 工作温度极端
✔ 没有严格的色彩精度要求
如果出现以下情况，请避免 TN：
✖ 需要多用户观看
✖ UI 可读性从各个角度都至关重要
✖ 高端界面或品牌很重要
尽管TN技术的基本光学特性无法改变，但一些工程技术可以显着提高其在工业应用中的性能。
常见的优化方法包括：
光学粘合可减少内部反射并提高阳光下的可读性
防眩光和防反射表面处理
适用于户外操作的高亮度 LED 背光
补偿膜可提高视角一致性
适用于恶劣环境的 宽温液晶材料
这些改进不会将 TN 面板转变为 IPS 显示器，但它们可以显着增强可用性，同时保留 TN 的成本和响应时间优势。

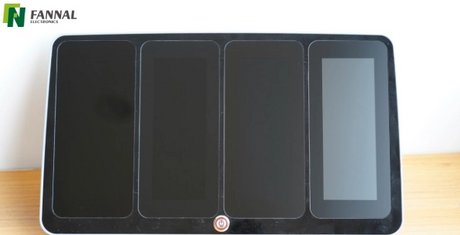

在现代系统中，TN 面板通常集成到 使用光学粘合和定制接口 触摸屏模块 (TPM)中。
光学贴合（OCA/OCR）
提高对比度和 阳光下的可读性
减少内反射
触摸集成
PCAP（投射电容式）可能会引入：
电磁干扰噪声
接地挑战
背光设计
户外高亮度（800–1500 尼特）
需要热管理
电磁干扰屏蔽
工业环境中必需的
特别适用于电容式触摸系统
系统级洞察：
TN+ 光学贴合 +高亮背光可以 以更低的成本大幅缩小与IPS在户外可读性方面的性能差距。
将 TN LCD 集成到完整的触摸显示模块时，工程师必须考虑的不仅仅是 LCD 面板本身。
典型的设计挑战包括：
透过厚盖玻璃的 电容式触摸灵敏度
LCD 和触摸控制器之间的电磁干扰 (EMI)
高亮度背光源的热管理
光学粘合引入的机械应力
稳定触摸性能的接地策略
在系统层面解决这些挑战使得基于 TN 的触摸显示模块即使在要求苛刻的工业环境中也能提供可靠的性能。
尽管TN技术在高端市场被IPS和OLED取代，但仍将继续存在于成本驱动和工业应用中。它的优势在于 成熟度、稳定性和成本效率，而不是视觉性能。
原因之一是TN制造生态系统的成熟。与较新的显示技术相比，TN 面板受益于完善的生产工艺、稳定的材料供应和可预测的制造良率。这些优势有助于降低生产成本，同时支持工业设备中常见的长产品生命周期。
另一个重要因素是应用要求。许多工业系统、测量仪器和嵌入式 HMI 都是为单个操作员从固定位置查看显示屏而设计的。在这些场景中，IPS 提供的更宽视角通常没有什么实用价值，使 TN 成为更经济的工程选择。
未来的改进预计也来自系统集成，而不是TN液晶模式本身的改变。光学粘合、更高效的背光、改进的补偿膜和先进的触摸控制器算法等技术不断增强基于 TN 的显示模块在苛刻环境中的可用性。
TN 可能不会在高端消费产品中与 IPS 或 OLED 直接竞争，只要以可预测的性能、环境可靠性和成本性能优化为主要设计目标，TN 很可能仍然是一种重要的显示技术。
离轴观察时，TN 液晶分子会不对称旋转，导致透光率发生变化，从而产生灰度反转或色移。这种影响在垂直观看方向上最为明显，在设计无法控制观看位置的操作员界面时应予以考虑。
是的，但要在限度之内。光学粘合可减少内部反射，提高明亮环境中的对比度，并通过消除盖板玻璃和 LCD 之间的气隙来最大限度地减少光学视差。但它并没有改变TN技术固有的视角或色彩特性。
这取决于应用程序。标准 TN 面板在阳光直射下的可见度可能有限，但结合高亮度背光、光学粘合和抗反射表面处理可以显着提高户外可读性。对于电池供电的设备，透反式 TN 显示器也是一个实用的选择。
对于许多工业系统来说，显示器是从固定位置观看的，这使得 IPS 的更宽视角不再那么重要。 TN面板通常具有较低的制造成本、成熟的供应链、稳定的长期可用性和快速的响应时间，使其成为成本敏感或长寿命工业设备的实用选择。
未必。虽然 TN 面板通常比 IPS 或 OLED 便宜，但系统总成本还取决于触摸集成、光学粘合、背光要求、外壳设计和环境保护等因素。因此，显示器选择应作为完整系统架构的一部分进行评估，而不是仅基于面板价格。
该决定应从应用的技术要求而不是显示技术本身开始。如果系统优先考虑固定视角、快速响应、低功耗和成本效率，TN 通常是合适的解决方案。如果宽视角、准确的色彩再现或优质的视觉质量很重要，那么 IPS 或 OLED 可能更合适。
