如果您曾经为嵌入式设备采购过 TFT 显示器 ，您就会知道面板本身只是故事的一半。您选择的接口（LVDS、MIPI DSI 或 HDMI）可以决定您的设计是否稳定、易于集成、经济高效且可针对未来模型进行扩展。我们见过一些项目，显示器在纸面上看起来很完美，但系统却因噪音、电缆长度限制、意外的控制器复杂性或由于界面与实际产品限制不匹配而导致启动缓慢而苦苦挣扎。
在 Fannal Display，我们与客户合作构建从医疗设备和工业 HMI 到智能电器和手持设备的各种产品。根据我们的经验，“最佳界面”从来都不是一个通用的答案。这取决于您的处理器平台、分辨率/帧速率目标、布线长度、EMI 环境、机械布局和长期供应策略。好消息是，一旦您了解了每个接口的优点和权衡，选择就会变得更加简单。

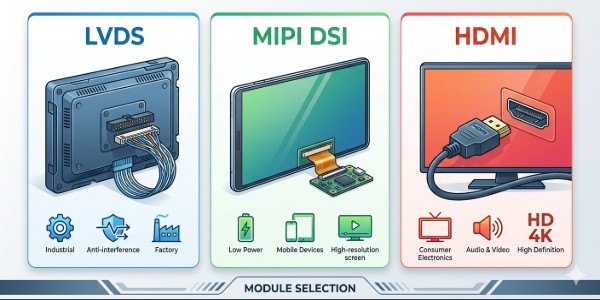

在我们进行比较之前，先用简单的术语来描述这三个接口：
LVDS（低压差分信号） ：一种历史悠久的嵌入式显示接口，通过差分对发送像素数据。通常用于 工业和较长电缆的内部显示器 连接。
MIPI DSI （移动行业处理器接口 - 显示串行接口） ：智能手机、平板电脑和许多嵌入式 SoC 中常见的现代高速串行接口。针对紧凑型设备和低功耗进行了优化。
HDMI（高清多媒体接口） ：一种面向消费者/AV 的接口，专为外部显示器和即插即用互操作性而设计。方便，但嵌入式内部模块的成本/功耗/连接器尺寸通常较大。
实际上，您的处理器平台通常比任何显示器规格表都更能缩小选择范围。
许多嵌入式 SoC（尤其是移动级或应用处理器）自然支持 MIPI DSI，有时还通过桥接器支持 LVDS。
工业 PC 和许多 SBC 通常可以轻松输出 HDMI，而 LVDS 可能需要特定的板或转换。
您可能更喜欢使用 LVDS 进行直接时序控制，或者根据您的设计方法使用 HDMI 接收器/桥接器。
实用要点：不要先选择面板并“希望”界面稍后能正常工作。选择与您的主机平台和系统接线实际相匹配的接口，然后选择适合的 TFT 模块。
LVDS 在嵌入式和工业设备中很受欢迎，因为它成熟、稳定并且受到显示控制器生态系统的普遍支持。
当您需要以下功能时，LVDS 是一个不错的选择：
坚固的内部显示连接和实用的电缆长度
工业环境中良好的抗噪性
可直接集成许多嵌入式显示控制器板
中高分辨率模块的成熟途径
良好的 EMI 性能
差分信号有助于抑制常见噪声，这在工业机柜、电机驱动系统和电力电子环境中很重要。
实用电缆长度
与许多高速单端信号相比，LVDS 对内部线束距离的容忍度更高，尤其是在电缆和接地正确的情况下。
成熟的生态系统LVDS 已
在工业 HMI、仪器仪表和 嵌入式屏幕中 使用多年，因此调试资源和集成实践已经很完善。
引脚数和电缆体积可能成为紧凑型设备中的一个问题。
在某些实现中比 MIPI DSI 具有更高的功率。
一些现代处理器不再公开本机 LVDS，这可能需要桥接器。
MIPI DSI 专为高带宽、更少的引脚和低功耗而设计。如果您的设备结构紧凑、由电池供电或使用现代 SoC，那么 MIPI DSI 通常会成为最自然的接口。
当您需要以下功能时，MIPI DSI 是一个不错的选择：
紧凑的 布线和低引脚数
有效的权力行为
与移动级处理器的兼容性
尺寸更小，分辨率更高
引脚数少，带宽灵活 通道
无需大型线束即可扩展带宽。
非常适合紧凑布局
短的内部柔性电缆和紧密的机械堆栈是 MIPI DSI 的亮点。
适合功耗敏感产品
许多产品优先考虑电源效率，MIPI 就是在构建时考虑到这一点。
较短的实际电缆距离
MIPI DSI 通常最适合短内部连接。较长的运行可能具有挑战性，可能需要仔细的布局和屏蔽。
更高的集成灵敏度
信号完整性在很大程度上取决于 PCB 布局、阻抗控制和连接器质量。
驱动程序和启动复杂性
MIPI DSI 面板通常需要正确的初始化序列、时序和配置参数。
HDMI 很方便，因为它得到广泛支持，并且通常可以在主机设备上“正常工作”。
当您需要以下功能时，HDMI 是一个不错的选择：
即插即用兼容性
类似外部监视器的行为
使用 PC 或 SBC 进行快速原型设计
与相比，长距离布线任何内部嵌入式接口
通用生态系统
许多处理器、SBC 和 PC 无需额外工作即可输出 HDMI。
快速原型设计和验证
HDMI 使早期测试变得更加容易，特别是在验证 UI 性能或视频内容时。
标准连接器和已知电缆
对于某些产品设计，使用标准 HDMI 部件可以简化物流。
连接器尺寸和机械限制
HDMI 连接器比 MIPI Flex 解决方案更大。
电源和转换开销
HDMI 可能需要额外的电路，并且可能会增加内部嵌入式显示器的 BOM 成本。
并不总是适合密封工业设备
外部式连接器可能会增加密封和可靠性挑战。
因素 | LVD | MIPI DSI | HDMI |
典型用途 | 嵌入式/工业内部显示器 | 移动/紧凑型嵌入式产品 | 外部显示器和快速原型制作 |
电缆长度公差 | 中等（通常实用） | 短（最适合紧凑型） | 中到长（带标准电缆） |
针数/电缆数量 | 更高 | 低的 | 缓和 |
电磁干扰鲁棒性 | 好的 | 如果布局很棒就很好 | 不错，但要看设计 |
集成复杂度 | 缓和 | 更高（初始化+SI 敏感） | 低到中等 |
BOM 影响 | 缓和 | 可以高效 | 对于嵌入式内部使用通常更高 |
最适合 | HMI、工业机柜、稳定线束 | 紧凑型设备、现代 SoC | 基于 SBC/PC 的系统，快速演示 |
您的主板有原生 MIPI DSI 吗？
有LVDS输出还是只能通过桥接？
HDMI 已经可用并且稳定了吗？
如果您的主机自然支持一种接口，那么这通常会成为最好的起点。
如果显示器靠近主板（短柔性），MIPI DSI 通常非常出色。
如果显示器位于较远的机柜或大型外壳中，LVDS 可能更宽容。
如果您的系统架构类似于 PC/SBC 或需要标准布线，则 HDMI 可能是最简单的。
具有电机、继电器和高电流开关的工业环境有利于可靠的信号传输和仔细的接地。
在嘈杂的机柜中， LVDS 通常是一个舒适的选择，而 MIPI DSI 则 需要更严格的布局规则。
所有这三个都可以支持常见的分辨率，但实际的“最佳”取决于您的平台、通道数 (MIPI) 和可用带宽。
如果您想要最小化面板初始化的麻烦，HD MI 可能是最简单的。
如果您已准备好嵌入式 Linux/Android 和驱动程序，那么 MIPI DSI 非常高效。
LVDS 通常是稳定的，但可能涉及控制器调整和时序参数。
对于生产项目，可靠性包括：
稳定的连接器供应
面板可用性一致
标准化安全带
易于现场更换
有时 LVDS 获胜只是因为它更易于现场维修。
为您的 TFT 显示模块选择最佳接口归结为选择适合您的平台和实际安装条件的接口。 LVDS 通常是实用内部线束的可靠工业主力。 MIPI DSI 非常适合优先考虑低引脚数和效率的紧凑型现代嵌入式设备。 HDMI 具有出色的通用兼容性和快速原型设计能力，特别是对于基于 PC 或 SBC 的系统。 “最佳”选择是能够为您的产品提供稳定的性能且集成风险最小的选择。
要了解有关 TFT 模块选项和接口匹配支持的更多信息，欢迎您访问 www.fannaldisplay.com 获取更多信息或联系我们的团队。
在许多采用现代 SoC 的紧凑型设计中， MIPI DSI 是一个不错的选择，因为它支持高带宽、低引脚数和高效集成。
是的。 LVDS 在工业系统中仍然广泛使用，因为它成熟、稳定，而且通常更适合实际的内部电缆长度。
当您使用 SBC/PC 式主机、想要即插即用行为或需要快速原型设计和验证时，HDMI 通常是最佳选择。
常见原因包括由于电缆长度或布线导致信号完整性差、初始化/时序不正确（尤其是 MIPI DSI）以及接地/EMI 控制不足。
