TFT（薄膜晶体管）显示器 是现代电子产品中使用最广泛的显示技术之一。从工业控制系统和医疗设备到汽车仪表板和消费电子产品，只要需要清晰的图像、快速的响应时间和可靠的性能，TFT LCD 就已成为标准解决方案。
尽管 OLED 和 MicroLED 等新技术不断发展，但 TFT 显示器仍然是大多数嵌入式系统的主要选择，因为它们在图像质量、制造成熟度、成本效率和长期可用性之间提供了出色的平衡。它们的灵活性还允许工程师结合不同的 LCD 模式、触摸技术、光学粘合和接口选项，以满足广泛的应用需求。
本指南解释了 TFT 显示器的工作原理，比较了不同的 TFT 面板技术，讨论了它们的优点和局限性，并为为工业和嵌入式应用选择合适的 TFT 显示器提供了实用指导。
TFT（薄膜晶体管）显示器是一种有源矩阵 LCD，其中每个像素都由一个或多个薄膜晶体管控制。与行和列共享控制信号的无源矩阵 LCD 不同，TFT 技术为每个像素分配一个单独的开关晶体管。这种架构可以更精确地控制亮度、颜色和刷新时间，从而获得更清晰的图像、更高的分辨率、更快的响应时间并提高整体显示性能。
区分 TFT 和 LCD非常重要，因为这两个术语经常互换使用。
LCD（液晶显示器）描述了使用液晶分子控制背光光传输的基本显示技术。相比之下，TFT 是指用于控制这些液晶单元的有源矩阵驱动方法。换句话说，TFT显示器是LCD的一种，但并非所有LCD都采用TFT技术。
如今，工业、医疗、汽车和消费产品中使用的大多数彩色 LCD 模块都是 TFT LCD，因为有源矩阵驱动可提供比无源矩阵替代方案更好的光学性能。
TFT 显示器通过结合 LED 背光、液晶层、滤色器和数百万个独立控制每个像素的薄膜晶体管来生成图像。
该过程从 LED 背光开始，它在后面提供均匀的光源 LCD 面板。该光在到达液晶层之前穿过一系列光学膜和偏振器。
每个像素由三个子像素组成：红、绿、蓝 (RGB)。每个子像素都由自己的薄膜晶体管和存储电容器控制。当施加电压时，液晶分子旋转到不同的角度，调节通过每个滤色器的光量。通过精确控制红色、绿色和蓝色子像素的强度，显示器可以产生数百万种不同的颜色。
与无源矩阵显示器不同，有源矩阵 TFT 技术独立刷新每个像素。这显着减少了运动模糊，提高了图像稳定性，并支持具有快速刷新率的高分辨率图形。
从工程角度来看，有几个因素决定了 TFT 显示器的视觉性能，包括：
像素密度和分辨率
晶体管开关速度
液晶响应时间
背光均匀度
滤色片质量
驱动电路和时序控制
由于这些元件协同工作，显示质量取决于完整的光学和电气系统，而不仅仅是 TFT 面板。
TFT 技术的最大优势之一是其有源矩阵架构。
在无源矩阵 LCD 中，像素共享行电极和列电极。随着显示分辨率的提高，信号干扰变得更加明显，导致响应时间变慢、对比度降低和可见重影。
相比之下，TFT LCD 为每个像素分配一个单独的晶体管。这允许每个像素独立地维持其电状态，直到下一个刷新周期。
结果是在以下方面取得显着改进：
特征 | TFT LCD | 无源矩阵液晶显示器 |
|---|---|---|
图像质量 | 高的 | 缓和 |
响应时间 | 快速地 | 慢的 |
刷新率 | 高的 | 有限的 |
色彩再现 | 出色的 | 有限的 |
运动性能 | 光滑的 | 可能会出现重影 |
解决 | 高的 | 降低 |
典型应用 | 工业HMI、医疗、汽车、消费电子 | 段显示器、简单仪器 |
尽管无源矩阵显示器仍然适用于简单的单色产品和低功耗仪器，但每当需要图形界面或高分辨率内容时，TFT 技术已成为首选。
虽然消费电子产品通常强调视觉质量，但工业显示器的选择通常由系统可靠性、长产品生命周期和集成灵活性驱动。
TFT 显示器已成为标准解决方案，因为它们在性能、制造成熟度和成本之间提供了实际平衡。
与新兴显示技术相比，TFT LCD受益于数十年的工艺优化、稳定的供应链和广泛的生态系统支持。工程师可以从多种显示尺寸、接口、亮度级别、触摸技术和工作温度规格中进行选择，而无需重新设计整个系统架构。
对于工业应用，额外的定制选项进一步提高了其适用性，包括：
这种灵活性使 TFT 显示器能够适用于工业自动化、医疗仪器、运输系统、船舶设备、手持终端以及许多其他嵌入式应用，在这些应用中，可靠性与图像质量同样重要。
最常见的误解之一是 TFT 和 LCD 是相互竞争的显示技术。实际上，它们描述了同一显示系统的不同方面。
LCD（液晶显示器）是指利用液晶分子控制光的光学技术。 TFT（薄膜晶体管）是指用于控制这些液晶单元的有源矩阵驱动方法。
换句话说， 每个TFT显示器都是LCD，但并非每个LCD都是TFT显示器.
传统的无源矩阵 LCD 通过同时扫描行和列来控制像素。随着显示分辨率的提高，这种共享驱动架构限制了响应速度和图像质量。 TFT 显示器通过为每个像素分配一个单独的晶体管来克服这些限制，从而实现更高的分辨率、更好的色彩再现以及显着更快的刷新率。
特征 | TFT LCD | 无源矩阵液晶显示器 |
|---|---|---|
显示技术 | 液晶显示屏 | 液晶显示屏 |
驾驶方式 | 有源矩阵 | 无源矩阵 |
图像质量 | 高的 | 缓和 |
响应时间 | 快速地 | 慢的 |
解决 | 高的 | 有限的 |
典型应用 | 工业HMI、医疗、汽车、消费电子 | 段码显示器、基本仪器 |
当工程师指定“TFT 显示器”时，他们通常指的是有源矩阵彩色 LCD，而不是液晶技术本身。
TFT 有源矩阵架构可以与多种不同的液晶模式结合使用，每种模式都具有独特的光学特性和应用优势。
TN面板以其响应时间快、结构简单和制造成本低而闻名。它们仍然广泛应用于从固定方向观看显示器的工业设备中，并且优先考虑最大限度地降低系统成本。
然而，与较新的面板技术相比，TN 技术的视角相对较窄，色彩一致性也有限。
典型应用包括工业控制器、手持终端、测量仪器和入门级嵌入式 HMI。
IPS 面板 在显示器平面内旋转液晶分子，提供更宽的视角和更一致的色彩再现。
由于即使从不同方向观看，图像质量也保持稳定，因此 IPS 已成为医疗设备、工业 HMI、零售终端和多个操作员可以同时观察显示器的用户界面的首选。
与 TN 相比，其代价是制造成本更高且功耗增加。
VA 技术在不施加电压时使液晶分子垂直排列，只允许很少的光通过。与 TN 或 IPS 相比，这会带来更高的原始对比度和更深的黑色层次。
VA 面板通常被选择用于需要强烈视觉对比度的应用，例如交通显示器、数字标牌和在中等环境照明下运行的监控设备。
响应时间通常比 TN 慢，这使得 VA 不太适合需要快速图像更新的应用。
ADS（高级超维度开关）和MVA（多域垂直对准）等技术进一步提高了视角一致性和光学均匀性，同时保持了与TFT制造工艺的兼容性。
这些面板技术越来越多地用于专业显示器，其中图像质量很重要，但由于成本、寿命或环境限制，OLED 并不实用。
TFT 显示器已成为占主导地位的显示技术，因为它们提供了图像质量、可靠性、可扩展性和制造成熟度的平衡组合。然而，与任何工程解决方案一样，它们也涉及设计权衡。
高图像分辨率和清晰的文本渲染
快速响应时间适合动态内容
多种可用尺寸、接口和亮度级别
成熟的制造生态系统，长期稳定供货
与光学贴合和触摸集成具有出色的兼容性
针对工业、医疗、汽车和嵌入式应用的灵活定制
需要背光，与发射技术相比增加了功耗
原生对比度普遍低于OLED
视角取决于所选的 LCD 模式（TN、IPS 或 VA）
户外可读性可能需要高亮度背光和光学增强
整体显示性能取决于完整的光学系统，而不仅仅是液晶面板
因此，工程决策应考虑整个显示模块，包括背光、触摸传感器、玻璃盖片、光学粘合和控制器电子器件，而不是单独评估 TFT 面板。
选择 TFT 显示器不仅仅涉及选择屏幕尺寸或分辨率。最佳的解决方案取决于完整的操作环境、用户交互和系统架构。
关键因素包括：
选择适合观看距离和用户界面的分辨率。更高的像素密度可以提高图像清晰度，但会增加图形处理要求和接口带宽。
如果操作员始终直接面对显示器，TN 面板通常可以以较低的成本提供足够的性能。对于从多个方向查看的应用程序，IPS 通常可以提供更好的用户体验。
室内设备可能只需要几百尼特，而室外系统通常需要高亮度背光、光学粘合和抗反射处理，以保持阳光直射下的可读性。
投射电容式 (PCAP) 触摸 适用于现代多点触摸界面，而电阻式触摸在戴手套、手写笔或恶劣操作环境常见的情况下仍然很有价值。
常见接口包括 RGB、LVDS、MIPI DSI、SPI、HDMI 和 eDP。接口选择应与目标系统的处理器、图形控制器、带宽要求和电缆长度相匹配。
工作温度、湿度、振动、EMI、ESD 和入口保护要求都会影响显示器的选择和模块设计。
工程师不应只关注单一规格，而应将显示器作为完整嵌入式系统的一部分进行评估。
由于TFT技术具有很强的适应性，它已成为众多专业行业的标准显示平台。
工厂 HMI、PLC 控制面板、手持式维护终端和机器接口需要可靠的运行、较长的产品生命周期以及与恶劣环境的兼容性。
患者监护仪、诊断仪器、便携式超声系统和实验室分析仪依靠 TFT 显示器来提供稳定的图像质量、宽视角和可靠的长期性能。

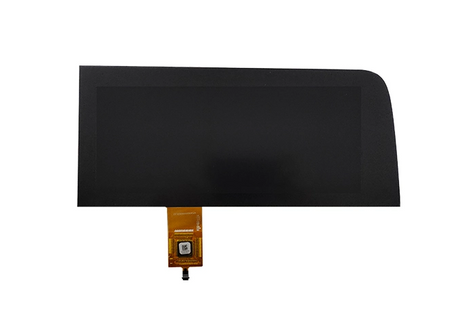

仪表板显示器、信息娱乐系统、仪表板和交通控制终端受益于具有高亮度、宽工作温度和抗振动设计的定制 TFT 模块。
导航系统、农业机械、建筑设备和户外信息亭通常将 TFT LCD 与光学粘合、抗反射涂层和高亮度背光相结合，以提高在充满挑战的环境中的可视性。
平板电脑、手持式扫描仪、支付终端、便携式仪器和智能家居产品继续依赖 TFT 技术，因为它在成本、性能和制造可扩展性之间实现了出色的平衡。
尽管 OLED、MicroLED 和其他自发光技术不断发展，但 TFT LCD 仍然是工业和嵌入式应用的主要显示平台。
TFT 技术并没有被彻底取代，而是通过背光效率、光学粘合、色彩管理、触摸集成和系统级优化方面的进步不断改进。
Mini-LED 背光正在提高对比度和局部调光性能，而更薄的光学堆栈和更高效的 LED 技术正在降低整体模块厚度和功耗。
与此同时， 更宽的工作温度范围、改进的触摸控制器和先进的表面处理正在将 TFT 的部署扩展到日益苛刻的环境中。
对于许多工业产品来说，长期供应稳定性、可预测的制造成本和经过验证的可靠性仍然比实现尽可能高的对比度更为重要。因此，即使高端消费设备采用更新的显示技术，TFT 显示器预计在未来仍将是嵌入式系统的首选解决方案。
这两种技术都不是普遍更好。 TFT LCD 通常具有更长的使用寿命、更低的成本和更强的防图像残留能力，使其非常适合工业和嵌入式系统。 OLED 提供更高的对比度、更深的黑色和更薄的外形，但可能会带来更高的成本和长期老化的考虑。
不是。TFT指的是有源矩阵驱动技术，而IPS只是LCD模式的一种。 TFT 显示器可以使用 TN、IPS、VA、ADS 或其他面板技术，具体取决于应用的光学和成本要求。
是的。户外 TFT 显示器通常结合高亮度 LED 背光、光学粘合、抗反射涂层和宽温组件，以在强环境光和恶劣环境条件下保持可读性。
TFT显示器的使用寿命主要取决于背光系统，而不是液晶面板本身。尽管实际性能因亮度设置和环境因素而异，但工业级 LED 背光在正常工作条件下通常可实现 50,000 小时或更长的使用寿命。
合适的接口取决于处理器平台、显示分辨率、带宽要求和系统架构。常见选项包括 RGB、LVDS、MIPI DSI、SPI、HDMI 和 eDP，每种选项在性能、电缆长度和集成复杂性方面都具有不同的优势。
工程师应该评估整个应用程序，而不是专注于单一规范。显示屏尺寸、分辨率、视角、亮度、触摸技术、接口兼容性、操作环境、光学贴合以及产品的长期可用性都会影响最佳的 TFT 显示解决方案。
