TFT 显示技术（薄膜晶体管 LCD）为日常生活中遇到的绝大多数数字屏幕提供支持，从智能手机和平板电脑到工业设备接口、汽车仪表板、医疗监控设备和户外数字标牌。作为一种显示技术，TFT LCD 将液晶显示器的能源效率和制造可扩展性与通过薄膜晶体管的有源矩阵寻址相结合，创造出能够提供清晰图像、快速响应时间和多功能外形的屏幕，适用于从 1 英寸智能手表到 100 英寸视频墙显示器的各种非凡应用。
对于评估显示解决方案的产品设计师、嵌入式系统工程师和采购专家来说，了解 TFT 显示技术有助于就分辨率要求、接口兼容性、环境鲁棒性、光学性能规格以及整个产品生命周期（工业和汽车应用可能跨越 5 至 15 年）的总拥有成本做出明智的决策。
TFT 显示技术是一种有源矩阵液晶显示器，它使用沉积在玻璃基板上的薄膜晶体管阵列来控制屏幕上的每个单独像素。每个像素都由一个或多个 TFT 寻址，这些 TFT 切换施加到像素液晶单元的电压，从而确定有多少光通过该位置。薄膜晶体管层充当精密开关矩阵，能够以高达 8K 的分辨率和高达 240Hz 的刷新率实现快速、准确的像素寻址。
与使用更简单的行列寻址并受到刷新率有限和重影伪影困扰的无源矩阵 LCD 显示器不同， TFT 显示器 独立且快速地刷新每个像素，支持全动态视频、复杂图形和高分辨率图像，没有明显的图像滞后或模糊。这种有源矩阵架构是几乎所有尺寸类别的现代平板显示器的基本技术推动者。

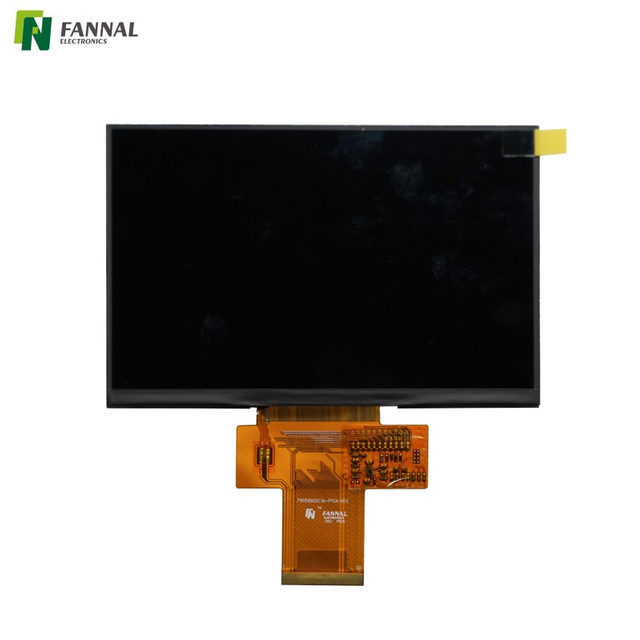

Fannal 开发了全面的 TFT 显示功能，涵盖定制配置、工业级产品和汽车级显示器，可满足从消费电子产品到关键任务工业系统的全方位应用需求。 Fannal 定制 TFT 显示模块 专为满足特定应用要求而设计，为工业自动化、医疗设备、汽车信息娱乐和户外数字标牌等要求严苛的部署场景提供优化的光学性能、机械集成和环境认证。 Fannal 汽车显示器 产品符合汽车电子可靠性的 AEC-Q100 资格标准，而 Fannal 工业显示器 产品可在 −30°C 至 +85°C 的宽温度范围内工作，提供要求苛刻的商业应用所需的耐用性和一致性。
TFT 显示器按多个技术参数进行分类，这些技术参数决定了其对特定应用的适用性。了解这些类别有助于产品设计人员选择最适合其要求的显示技术。
面内切换 (IPS) 面板将液晶分子定向为与玻璃基板平行，在施加电压时共同旋转它们以控制光传输。 IPS 技术可提供卓越的视角（通常为各个方向 178 度）、整个视锥内一致的色彩再现以及准确的色彩表现。这些特性使 IPS 成为对色彩精度至关重要的应用的首选，包括医疗成像显示器、专业摄影显示器、汽车中心信息显示器和设计工作站。
扭曲向列 (TN) 面板以螺旋结构定向液晶分子，在垂直方向之间扭曲，旋转偏振以控制光传输。 TN 面板提供更快的响应时间（对于游戏显示器和高速视频应用至关重要），并且比 IPS 替代品更低的制造成本。这种权衡包括更窄的视角和从偏离中心位置观看时的色移，这限制了它们对需要从多个视角获得一致颜色的应用的适用性。
垂直配向 (VA) 面板提供了 IPS 和 TN 特性之间的折衷方案，可提供比 TN 更好的视角、比标准 IPS 更快的响应速度以及更高的原生对比度，使其在电视应用中广受欢迎。先进的多域垂直对准（MVA 或 PVA）变体将每个像素划分为具有不同液晶方向的多个域，与基本 VA 技术相比，改善了视角和颜色一致性。
标准 LED 背光使用位于面板后面的白色 LED 阵列来照亮液晶层。侧光式配置将 LED 沿面板边缘定位，通过导光板将光线引导到整个显示表面，这种配置可实现纤薄的外形，常见于笔记本电脑和纤薄显示器。直下式配置将 LED 以网格图案直接放置在面板后面，提供更均匀的照明和更高的亮度，适合较大的显示器。
Mini-LED 背光技术使用数千个更小的 LED 芯片（通常为 100 至 500 微米）来提供更精确的局部调光区域，从而显着提高对比度和 HDR 性能。通过选择性地调暗图像暗区后面的 LED，Mini-LED 背光可以实现接近 OLED 水平的对比度，同时保持 LCD 技术的更高亮度功能。
RGB LED 背光使用独立的红色、绿色和蓝色 LED 阵列，可实现更精确的色温控制和更广泛的色域覆盖范围，这对于需要精确色彩再现的应用（包括医疗成像、专业视频制作和汽车显示器）非常重要。
LVDS（低压差分信号）和 eDP（嵌入式 DisplayPort）是工业、汽车和消费应用中中型和大型 TFT 面板的常见接口。与单端并行接口相比，这些差分信号接口可提供卓越的信号完整性、更低的电磁辐射和更长的电缆距离。
MIPI DSI（移动行业处理器接口 - 显示串行接口）是智能手机、平板电脑和嵌入式应用中中小型 TFT 面板的主要接口，提供更少的引脚数、更低的功耗以及应用处理器广泛支持的标准化接口协议。
RGB接口（TTL/LVDS/并行RGB）以并行格式传输像素数据，适合短连接和高带宽应用。 SPI（串行外设接口）在帧速率要求不高的嵌入式和物联网应用中为非常小型、低分辨率的 TFT 显示器提供服务。
TFT 显示器提供像素完美的图像质量，分辨率选项范围从用于简单工业仪器的 QVGA (320×240) 到用于高级显示应用的 8K UHD (7680×4320)。有源矩阵架构可确保每个像素在整个帧时间内保持正确的电压，从而消除与无源矩阵显示器相关的重影和拖尾现象。以每英寸像素 (PPI) 为单位测量的分辨率密度决定了文本的清晰度和细节渲染 - 对于需要精细文本易读性的应用程序，更高的 PPI 显示器可提供有意义的可用性改进。
现代 TFT 面板的标准应用响应时间为 5 毫秒或更短，而面向优质游戏和汽车的显示器则通过过驱动技术达到 1 毫秒的有效响应时间，该技术在转换期间施加更高的驱动电压以加速液晶旋转。快速响应消除了视频播放期间可见的运动模糊，支持流畅的动画，并在交互式应用程序中实现响应式触摸反馈。
TFT 显示器制造几乎可以适应任何对角线尺寸，从可穿戴设备的 1 英寸以下到商业视频墙和数字标牌的 100 英寸以上。宽高比范围从用于工业仪器的方形 1:1 显示屏到用于汽车仪表板和交易终端的超宽 32:9 配置。定制尺寸和形状，包括用于工业仪器的圆形显示器、用于汽车仪表组的条形显示器以及用于特殊应用的曲面显示器，扩大了产品工程师的设计空间。
TFT LCD 技术受益于数十年的制造投资和持续的工艺改进。庞大的 TFT LCD 制造设备安装基础、精良的工艺和经验丰富的员工队伍在高产量的情况下提供了卓越的成本效益。规模经济使 TFT 显示器成为几乎所有性能特征足够的应用中最具成本效益的选择。

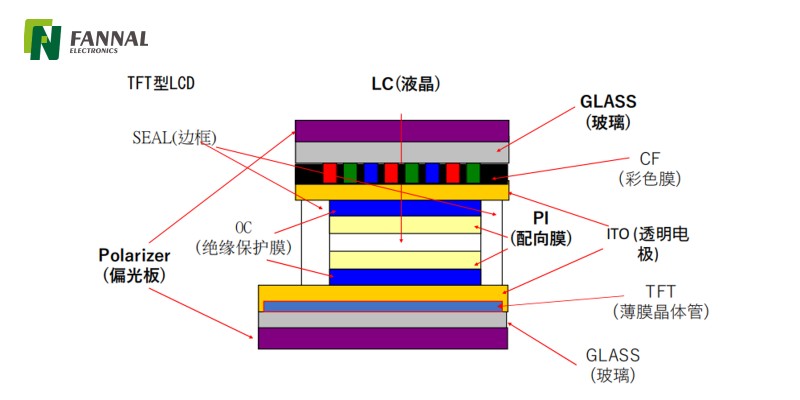

液晶材料存在于固晶相和液相之间的中间相，分子可以通过施加的电场进行定向，同时保持一定程度的分子有序性。在扭曲向列 (TN) LCD 单元中，液晶层夹在两个彼此成 90 度的偏振片之间。
在不施加电压的情况下，液晶分子会将穿过第一偏振片的背光偏振扭转 90 度，使其能够穿过第二偏振片。当在液晶层上施加电压时，分子会与电场对齐，从而减少扭曲效应并阻挡光传输。通过改变施加到每个像素的电压，显示器独立控制每个位置的光传输，通过选择性光阻挡创建图像。
TFT 阵列采用适合大面积沉积的半导体工艺在玻璃基板上制造。典型的工艺顺序使用物理气相沉积和化学气相沉积技术来沉积栅极金属、栅极电介质、半导体层（通常为非晶硅、低温多晶硅或IGZO）以及源极/漏极金属。
光刻将每一层图案化为可寻址各个像素的精确晶体管结构。由此产生的阵列包含数百万个晶体管（每个子像素一个 TFT 和像素电极），跨显示器对角线制造，长度可能超过 100 英寸。这种规模的产量管理和缺陷控制代表着重大的制造挑战，这些挑战使优质制造商与商品生产商区分开来。
彩色 TFT 显示器在 TFT 基板和液晶层之间包含滤色器层。彩色滤光片包含与每个 TFT 像素位置相对应的红、绿、蓝子像素滤光片元件。穿过每个子像素滤光片的光会被着色为适当的颜色，人眼感知的 RGB 子像素强度的组合会创建全彩图像。
光学粘合用透明粘合剂填充盖板玻璃和显示器表面之间的空气间隙，消除内部反射并将对比度提高 10% 至 50%，具体取决于环境照明条件。 LOCA（液体光学透明粘合剂）粘合使用液体粘合剂来填充粘合表面的不规则处，而 OCA（光学透明粘合剂）薄膜粘合使用预切的粘合片来简化过程控制。 Fannal 定制 TFT 显示模块结合了光学粘合、定制盖板玻璃和集成触摸感应，可创建针对特定应用要求进行优化的完整显示解决方案。
工业环境要求显示屏能够在 −30°C 至 +85°C 的宽温度范围内可靠运行、符合 IP65 标准的防尘和防潮性能，并在高达 1,000 勒克斯的高环境照明条件或阳光直射下保持可读性。 Fannal 工业显示器产品服务于工厂自动化系统、过程控制接口和机器视觉监控显示器，其额定值通过扩展的温度和湿度测试进行验证。
汽车行业已成为高性能 TFT 显示器的最大消费者之一，将其部署在仪表组、中央信息显示器、后座娱乐屏幕和平视显示投影单元中。汽车显示器必须满足严格的资格要求，包括 AEC-Q100 组件应力测试标准、-40°C 至 +105°C 的扩展温度范围、符合 ISO 16750 标准的抗振性以及连续运行 10 年以上的可靠性。
医疗成像设备、患者监护系统和手术显示器需要 TFT 面板具有出色的亮度均匀性、根据 DICOM GSDF 标准校准的精确伽玛校正以及从黑到白的灰度范围内准确的色彩再现。
智能手机、平板电脑、笔记本电脑和显示器是 TFT 显示器用量最大的应用领域。消费电子产品优先考虑薄边框、低功耗、高分辨率和有竞争力的价格。
规格 | 凡诺定制 TFT | 标准工业TFT | 消费级 TFT | 行业平均水平 |
|---|---|---|---|---|
分辨率范围 | QVGA 至 4K 超高清 | QVGA 至全高清 | 高清转4K | QVGA 转 2K |
工作温度 | −40°C 至 +85°C | −30°C 至 +80°C | −20°C 至 +70°C | −25°C 至 +75°C |
亮度 | 300–2000 尼特 | 300–1500 尼特 | 250–800 尼特 | 280–1000 尼特 |
可视角度 | 高达 178°/178° (IPS) | 170°/170°（典型） | 150°/130°（TN） | 160°/160° |
面板寿命（小时） | 50,000–80,000 | 40,000–60,000 | 30,000–50,000 | 35,000–55,000 |
定制 | 全面定制 | 选择有限 | 没有任何 | 有限的 |
光学贴合 | 可用的 | 选修的 | 稀有的 | 选修的 |
汽车级认证 | 是（AEC-Q） | 选修的 | 不 | 不 |
EMI 强化 | 可用的 | 选修的 | 不 | 选修的 |
保修单 | 2-3年 | 1-2年 | 1年 | 1-2年 |
所有应用领域的显示分辨率持续攀升，4K 显示器成为高端工业和消费应用的标准，8K 显示器则出现在大尺寸显示器中。刷新率不断提高，超越了传统的 60Hz，90Hz、120Hz 和 144Hz 面板在游戏、汽车和医疗应用中变得越来越普遍。
Mini-LED 背光技术可实现数千个单独控制的调光区域，从而显着提高对比度和 HDR 性能。 Fannal 高亮度 TFT 显示屏选项采用 mini-LED 技术，可满足严苛的户外和汽车应用需求。
虽然柔性 OLED 技术在可折叠显示器类别中占据主导地位，但 TFT LCD 制造商正在探索柔性基板技术。曲面 TFT 显示器已部署在汽车仪表组和建筑装置中。
根据信息密度和观看距离要求选择显示分辨率。对于在远处观看的简单数字显示，WVGA 可能就足够了。对于详细成像，全高清或更高分辨率可提供必要的细节。
准确评估工作温度范围、湿度暴露、振动水平和环境照明条件。 Fannal 工业和汽车显示产品提供适合要求苛刻的部署场景的资格级别。
确认显示接口（MIPI DSI、LVDS、RGB、eDP）与主机处理器兼容。 Fannal 为常见控制器平台提供全面的接口支持和兼容性验证。
确定电容式触摸、电阻式触摸或非触摸操作是否最适合该应用。 Fannal 提供将 TFT 显示器与投射电容式触摸传感器相结合的触摸集成显示解决方案。
定制光学增强膜可以提高高环境光环境下的日光可读性和对比度。 Fannal 为具有严格环境照明要求的应用提供光学咨询服务。
热管理设计必须确保显示屏和周围组件保持在额定温度范围内。 Fannal 提供封闭式设备外壳的热设计咨询。
Fannal 提供长期供应承诺和最后购买通知，为具有多年生产计划的客户提供产品生命周期规划支持。
TFT LCD 使用背光来照亮调节光传输的液晶像素。 AMOLED 使用自发射有机化合物。 AMOLED 提供纯黑色、卓越的对比度和即时响应。 TFT LCD 具有更低的成本、更高的最大亮度和更长的使用寿命，且无烧屏风险。
透反式显示器将透射式背光功能与反射式环境光增强功能结合在一起。部分反射层反射环境光以增强室外可见度，而背光则可实现弱光操作。
亮度以尼特 (cd/m²) 为单位进行测量。标准室内显示器的亮度范围通常为 200 到 500 尼特。高亮度工业显示器可产生 1000 至 2500 尼特的亮度，适合户外和阳光下可读的应用。
TFT LCD 显示器通常具有抗烧屏的能力。长时间的静态图像可能会出现临时图像残留，但通常会解决。
LED 背光源的使用寿命为 30,000 至 80,000 小时，具体取决于工作温度和驱动电流，相当于每天使用 8 小时的情况下为 10 至 27 年。
是的，专为户外使用而设计的 TFT 显示器具有高亮度背光（1000-2500 尼特）、抗反射涂层和宽温组件。 Fannal 户外 TFT 显示解决方案可满足严苛的环境要求。
TFT 显示技术为消费、工业、汽车、医疗和商业应用领域的大量电子产品提供视觉界面层。该技术平台的多功能性使 TFT LCD 成为大多数显示应用的默认选择。了解 TFT 显示屏供应商的技术参数、应用要求和质量差异，使产品团队能够选择最佳的显示解决方案。 Fannal TFT 显示功能涵盖从标准目录产品到专为特定应用要求而设计的完全定制显示解决方案的全系列产品。
