很多人认为一旦显示屏尺寸改变，主板也必须改变。
乍一看，这听起来很有道理。
4.3 英寸TFT 、7英寸显示器和10.1英寸面板看起来完全是不同的产品。它们的分辨率不同。功耗变化。FPC布局不同。甚至机械结构也常常无关。
但在工业显示项目中，一个硬件平台支持多种显示尺寸的情况其实很常见。
因为对于主板来说，物理尺寸通常不是最重要的因素。
这是 TFT 集成最容易被误解的部分之一。

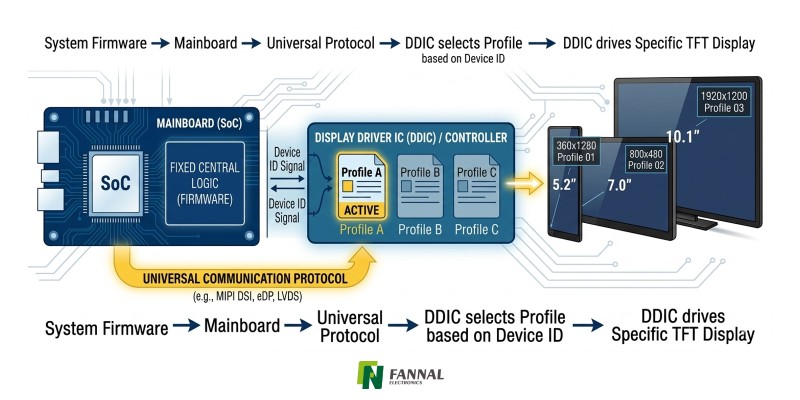

主板并不是真正的“驱动7英寸屏幕”。
它实际上所做的就是不断输出图像信号：
RGB数据
hsync
vsync
de
钟
然后显示器根据其时序要求接收并重建这些信号。
从主板的角度来看，显示器只是一个接收图像数据的设备。
只要：
接口兼容，
可以支持定时，
和电压逻辑匹配，
不同的显示尺寸仍然可以在同一硬件平台上工作。
这就是为什么一块主板有时可以支持多种真正原因 TFT LCD尺寸的 。
在实践中，兼容性通常由以下因素决定：
接口类型
解决
时序参数
电压
引脚定义
背光架构
驱动程序初始化
这就是为什么具有相同物理尺寸的两个显示器可能仍然需要不同的硬件支持，而不同尺寸的显示器有时可以共享相同的平台。
尺寸本身并不能定义兼容性。
因素 | 为什么它很重要 | 屏幕尺寸直接影响吗？ |
|---|---|---|
接口类型 | 确定信号通信方式 | 不 |
解决 | 影响带宽和帧缓冲区负载 | 间接地 |
时序参数 | 确定同步稳定性 | 不 |
电压逻辑 | 影响电气兼容性 | 不 |
背光功率 | 影响功率和热设计 | 有时 |
物理尺寸 | 主要影响机械一体化 | 通常没有 |
RGB 仍然是中的常见解决方案 工业显示系统 ，因为许多 MCU 和嵌入式 ARM 平台已经原生支持 RGB 输出。
如果制造商标准化：
RGB 50PIN 布局
电压逻辑
背光接口
FPC贴图
那么多种尺寸的 TFT 就可以共享相同的主板架构。

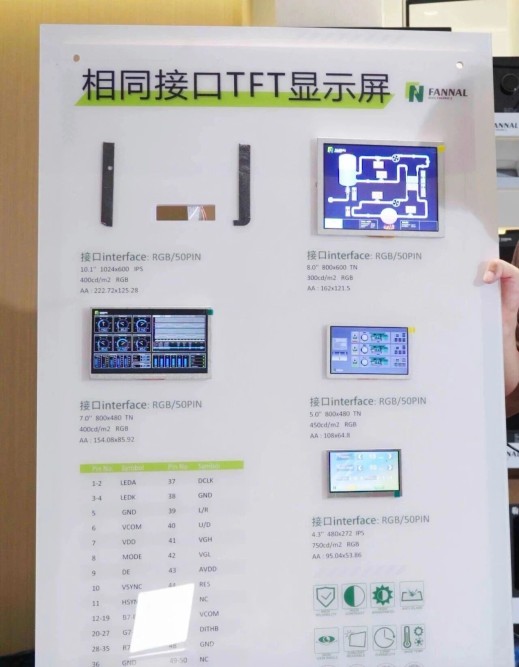

例如：
4.3英寸480×272 IPS
5寸800×480
8寸800×600
10.1" 1024×600 IPS
可以全部适配到同一个 RGB 50PIN 接口生态系统中。
这并不能消除所有工程工作，但可以显着减少重建工作。
在工业环境中，显示器本身通常并不是昂贵的部件。
真正的成本通常是稍后出现的：
软件适配
EMC验证
电源验证
结构重新设计
认证测试
长期维护
一旦主板发生变化，许多连接的系统也可能需要重新验证。
这就是为什么许多工业 OEM 现在优先考虑可重复使用的显示平台，而不是孤立的单一尺寸设计。
这就是实际项目变得更加复杂的地方。
即使显示器共享相同的 RGB 连接器，它们在以下方面仍可能有所不同：
时序要求
像素时钟
背光电流
电磁干扰行为
初始化序列
更高的分辨率也会增加带宽要求。
平稳运行 480×272 显示屏的控制器可能难以应对 1024×600 UI，尤其是在已经同时处理通信协议、数据采集或相机输入的系统中。
在实际工业系统中：
“可以显示图像。”
和
“可以长期保持稳定。”
它们通常是非常不同的工程目标。
较大的 TFT 不仅仅是较小的 TFT 的放大版本。
在许多情况下，更大的显示器还会引入：
背光功耗更高
更多热量产生
增加 EMI 风险
额外的电源压力
更长的信号路由挑战
这些问题通常会在可靠性测试后期出现，而不是在初始启动期间出现。
特别是在户外应用或 高亮度系统中，热裕度和电气裕度变得比连接器兼容性本身重要得多。
升级变更 | 潜在的工程影响 |
|---|---|
更高的分辨率 | 增加内存带宽负载 |
更大的背光 | 功耗较高 |
更长的 FPC 布线 | 信号完整性和 EMI 风险 |
更高的亮度 | 更大的热管理压力 |
不同的时机 | 可能需要软件调整 |
消费类设备更新换代很快。
工业设备则不然。
许多工业系统的运行时间长达数年，有时甚至超过十年。在那段时间：
显示器可能会过时，
产品可能会收到升级版本，
或者客户可能会要求多种屏幕尺寸变体。
标准化的显示界面使这些转换变得更加容易。
这就是为什么接口标准化在工业 HMI 系统、医疗设备和嵌入式设备平台中变得越来越重要。
在许多情况下，问题与时序不匹配或不稳定的时钟信号有关，而不是连接器本身。
随着电缆长度或分辨率的增加，信号完整性问题变得更加明显。
是的，但显示质量和观看行为仍然会有很大差异。
该接口仅处理信号传输。面板技术仍然影响视角、对比度和色彩一致性。
因为较大的面板通常使用更多的背光 LED，这会增加电流需求和热负荷，特别是在高亮度工业应用中。
不完全是。
在许多嵌入式系统中，软件时序配置和驱动器初始化与电气连接本身同样重要。
因为重新设计经过认证的工业平台通常比更换显示器本身要昂贵得多。
减少重新开发工作通常比降低面板成本更有价值。
