在 医疗器械项目中，显示屏选型时反复出现一个问题：
“这款触摸屏能通过EMC认证吗？”
乍一看，这听起来很简单。但在实践中，这个问题本身就有些误导性。
因为在医疗EMC测试中，显示器本身很少是认证目标。实际的测试对象是整个医疗设备系统——包括电源架构、主板、接地结构、电缆、屏蔽设计、外壳以及每个连接的模块。
不过，经验丰富的工程师还知道一些其他事情：
在许多 IEC 60601-1-2 故障中，显示屏组件最终成为 EMI 问题的主要来源之一。
这就是为什么显示集成比简单地选择具有良好规格的面板更重要的原因。
医疗 EMC 测试通常基于 IEC 60601-1-2，它同时关注两件事：
设备不应产生过多的电磁干扰
设备应在电磁干扰下继续正常运行
换句话说，医疗器械必须同时满足以下条件：
低排放
高免疫力
这与许多工业 HMI 系统不同，在许多工业 HMI 系统中，适度的抗干扰能力仍然可以接受。

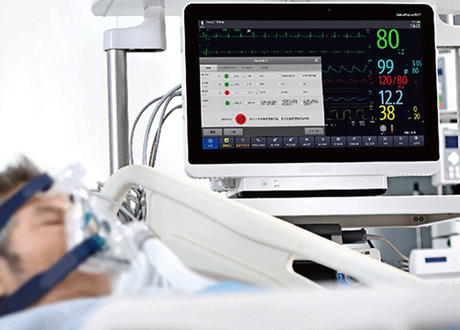

在医疗环境中，不稳定的行为会直接影响信号采集、监测精度或用户操作。 ICU 系统、便携式超声设备、患者监护仪、手术设备和成像设备通常在电力拥挤的环境中运行，附近有多个有源电子系统。
这完全改变了 EMC 设计优先级。

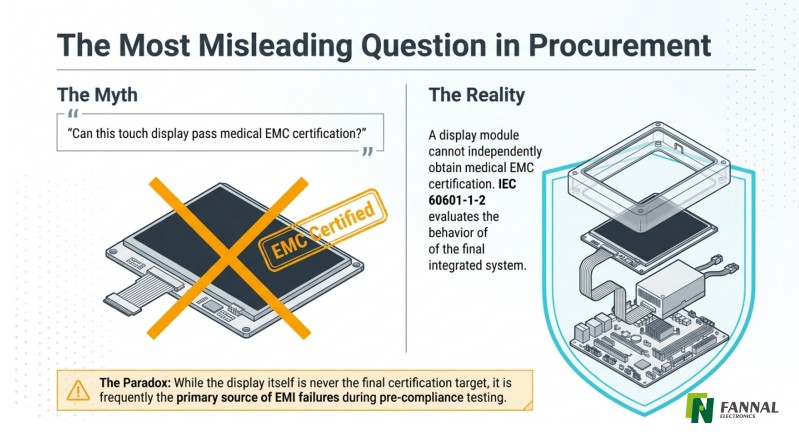

这是业内最常见的误解之一。
TFT 显示器、AMOLED 模块或电容式触摸屏并不像完整的医疗设备那样独立获得医疗 EMC 认证。
真正通过EMC测试的是最终的集成产品。
其中包括：
主板
电力系统
触摸/显示子系统
外壳
电缆布线
屏蔽结构
接地架构
正因如此，才说道：
“这款显示器可以通过医疗EMC认证”
如果不了解完整的系统集成，技术上是不完整的。
同时说道：
“显示器与EMC无关”
同样不准确。
在实践中，显示组件通常成为预一致性测试期间的关键 EMC 变量。
显示子系统在电气方面处于一个困难的位置。
它结合了：
高速数字信号
开关电源电路
长柔性电缆
触摸感应
背光驱动
模块之间的接地转换
所有这些都会影响 EMI 和 EMS 行为。
有些风险是可以预见的。其他的只有在完整的系统集成后才会出现。

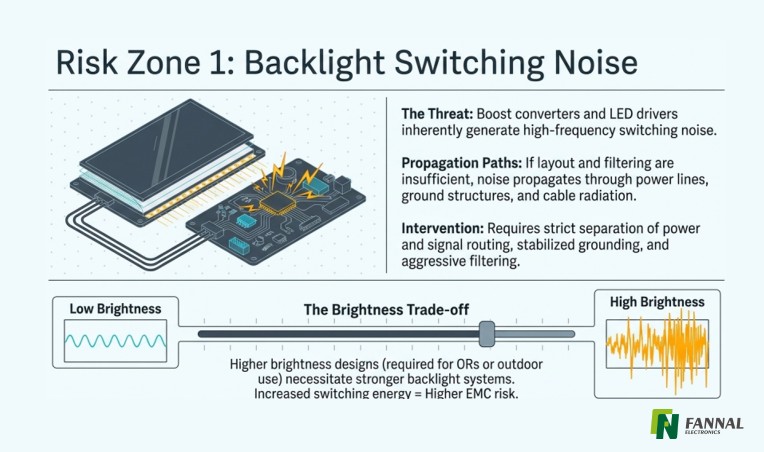

大多数 LCD 背光系统依赖于升压转换器或开关 LED 驱动器。
这些电路本质上会产生高频开关噪声。
如果过滤和布局不充分，噪声可以通过以下方式传播：
电源线
地面结构
电缆辐射
在医疗设备中，传导发射故障通常与以下因素有关：
LED驱动器布局
接地不稳定
过滤不足
电源和信号路由之间的分离不佳
医疗显示器或户外医疗设备的更高亮度设计可能会使这一点变得更加困难，因为更强的背光系统通常会增加开关能量。
这就是为什么显示亮度和 EMC 性能有时成为一种权衡而不是简单的规格升级的原因之一。

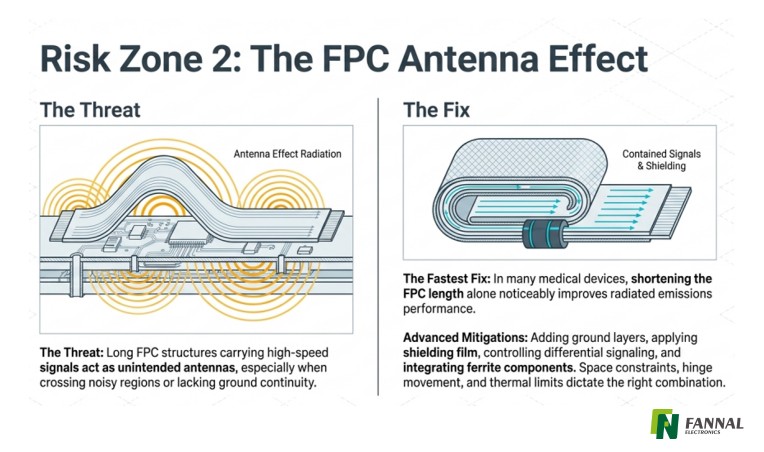

在早期设计阶段，柔性印刷电缆很容易被低估。
但在 EMC 调试中，它们往往是工程师首先检查的区域之一。
承载高速信号的长 FPC 结构可能会意外辐射，尤其是在以下情况下：
接地连续性弱
电缆布线穿过噪声区域
屏蔽不完整
差分信号控制不佳
在某些医疗设备中，仅缩短 FPC 长度就可以显着提高辐射发射性能。
其他情况需要：
额外的接地层
屏蔽膜
铁氧体元件
修改后的路由结构
没有通用的解决方案，因为外壳空间、热约束、铰链运动和可维护性也会影响电缆设计决策。

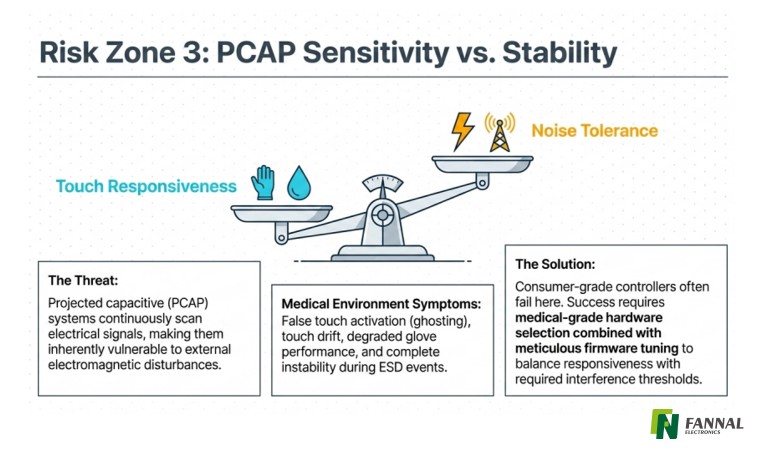

投射电容式触摸 系统持续扫描电信号以检测触摸事件。
这使得它们天生对电磁干扰敏感。
在医疗环境中，常见的与 EMC 相关的触摸问题包括：
误触激活
触摸漂移
ESD 事件期间运行不稳定
手套触摸性能下降
射频源附近的间歇性响应
较高的灵敏度设置可以提高触摸响应能力，但也可能会降低噪声容限。
同样，这成为一个工程平衡问题，而不是一个纯粹的“更好的规范”问题。
触摸控制器的选择在这里非常重要。
一些控制器在消费电子产品中表现良好，但在工业或医疗环境中变得不稳定，其中：
使用手套
存在湿气
涉及长电缆
接地条件不完善
固件调整通常与硬件选择一样重要。

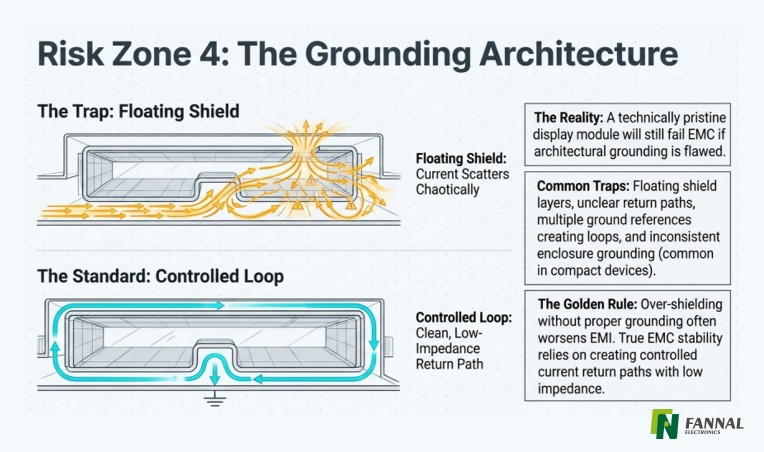

在许多医疗显示项目中，接地架构成为真正的决定因素。
如果出现以下情况，技术上良好的显示模块仍可能无法通过 EMC 测试：
屏蔽层是浮动的
返回电流路径不清楚
多个接地参考会产生环路
外壳接地不一致
这在机械空间有限的紧凑型医疗系统中尤其常见。
良好的 EMC 性能通常较少依赖于在各处添加更多屏蔽，而更多依赖于创建低阻抗的受控电流返回路径。
没有适当接地的过度屏蔽有时会使问题恶化。
从 EMC 角度来看，不同的显示接口的行为非常不同。
界面 | 典型 EMC 特性 |
|---|---|
RGB并行 | 信号线越多，辐射风险越高 |
LVD | 通过差分信号更好的抗噪能力 |
MIPI DSI | 高速、紧凑布线，但布局要求更严格 |
EDP | 良好的高分辨率能力，需要仔细的信号完整性控制 |
在医疗设备中，LVDS 由于其相对稳定的 EMC 特性和成熟的集成生态系统，仍然在许多系统中普遍受到青睐。
MIPI可以降低电缆复杂性，但高速布线要求变得更加苛刻。
“最佳”界面很大程度上取决于：
电缆长度
围护结构
处理器架构
热约束
EMC 利润目标
这种情况发生的频率比许多团队预期的要高。
设备可能在原型验证期间完美运行，但在认证期间未通过 EMC，因为 EMC 问题通常是系统性的而不是功能性的。
典型的后期问题包括：
机械重新设计引入不稳定接地
外壳更换后电缆布线更长
无需重新评估 EMC 即可更换显示屏
电源和显示子系统之间的隔离不足
ESD 测试期间的触摸不稳定
背光开关谐波的辐射发射峰值
这些问题很难纯粹从数据表中预测出来。
这就是为什么预合规测试在最终认证之前很有价值。
显示器供应商无法独立保证最终设备完全符合医疗 EMC 标准。
但经验丰富的 显示集成支持 可以显着降低开发过程中的 EMC 风险。
在医疗设备项目中，这通常包括：
选择具有更好 EMC 行为的显示接口
优化触控/显示一体化结构
审查接地和屏蔽方法
减少与电缆相关的辐射风险
提高 环境压力下 光学粘合的可靠性
协助预扫描故障排除
根据应用的不同，要求也有很大差异。
与手术控制台或床边监测系统相比，便携式手持医疗设备面临着截然不同的 EMC 限制。
这就是为什么医疗环境中的显示集成很少是纯粹基于目录的选择过程。
定制通常是必要的——不是出于营销原因，而是因为 EMC 行为在很大程度上取决于实际的系统架构。
通常不会。 EMC认证是针对整个医疗设备系统而不是针对孤立的显示模块进行的。
电容式触摸系统对电气干扰很敏感。接地不良、屏蔽不足、电缆过长或过于激进的触摸灵敏度设置都会降低 ESD 稳定性。
在很多情况下，是的。 LVDS 使用差分信号，与 RGB 并行接口相比，通常可以减少辐射并提高抗噪能力。
有时是间接的。光学粘合本身不是 EMC 解决方案，但集成结构可以帮助改善接地连续性并根据设计减少某些机械不稳定问题。
他们可以。更高的亮度通常需要更强的背光驱动电路，这可能会增加开关噪声和 EMI 挑战。
医疗 EMC 性能很少由单个组件决定。
但显示子系统的影响力往往比团队最初预期的要大。
背光架构、 触摸集成、电缆结构、接地策略和接口选择都会影响设备是否顺利通过 EMC 测试或在开发后期进入重复的重新设计周期。
在医疗设备中，稳定的显示集成不仅仅关系到图像质量或触摸性能。它还与长期可靠性、电磁稳定性和认证风险管理密切相关。
因此，当在设计阶段的早期就考虑到 EMC 因素而不是作为最终的合规性检查表时，医疗环境中的显示器选择通常效果最佳。
