在恶劣环境中部署标准消费级屏幕通常会导致操作灾难。在户外信息亭中使用标准屏幕时，硬件工程师经常面临极高的现场故障率。汽车集群和工业控制也受到这些限制的严重影响。这些重复的故障直接导致可读性快速下降和不必要的保修索赔。客户很快就会失去对最终产品的信任。

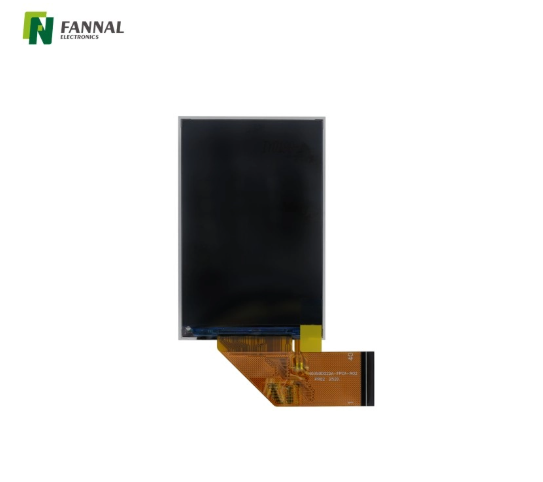

真正的 宽温 IPS 显示屏 彻底改变了这一现实。它依赖于专业工程和先进材料科学。这些面板可主动防止严酷热应力下的液晶冻结、各向同性黑屏和颜色反转。
本文为硬件工程师和采购团队提供了一个严格客观、规范驱动的框架。我们将指导您评估并筛选高度可靠的宽温显示器。您将学习如何有效地解析详细规范。最后，您将自信地选择能够承受恶劣极端环境的面板。
由于流体粘度变化和各向同性转变，标准 LCD 在极端温度下会失效；宽温模块采用专门的液晶流体和耐用的偏光器，通常在 -30°C 至 +85°C 的温度范围内运行。
在恶劣环境下，IPS（面内转换）面板比 TN 和 VA 面板具有明显的优势，可以在宽视角下保持色彩准确度和对比度。
必须仔细检查规格表中“工作温度”和“存储温度”之间的差异以及热冲击测试的合规性。
外形因素很重要：标准化工业尺寸（例如，10.25 英寸和 10.3 英寸超宽格式）通常可以提供更好的供应链稳定性和寿命。
寒冷天气在分子水平上极大地影响了标准液晶模块。零度以下的温度会增加面板内流体的粘度。这种较稠的液体会显着减慢晶体的响应时间。用户会注意到屏幕上移动物体尾随的严重重影伪影。缓慢的用户界面更新很快就会让试图输入命令的机器操作员感到沮丧。如果环境温度降得足够低，液晶就会完全冻结。冻结的面板停止更新并在现场变得完全无用。当冷冻流体轻微膨胀时，显示器甚至可能遭受永久性机械损坏。
高热量会给显示模块带来一系列完全不同的破坏力。极端的热量通常源于直射阳光照射在室外外壳上。不通风的工业外壳内滞留的热量也会迅速升高内部温度。这种强烈的热负荷导致液晶达到沸点。分子不受控制地转变为各向同性状态。当发生这种相变时，有组织的液晶结构就会崩溃。屏幕变成全黑或变暗，吸收更多的太阳辐射。工程师将这种现象称为“各向同性停电”。它使显示屏在高峰运行时间完全无法读取。
显示故障不仅仅限于液晶玻璃本身。极端环境同时攻击多个内部组件。标准的商用偏光片在强烈的太阳辐射下会变形和起泡。将显示层固定在一起的粘合剂在热循环下很容易分层。此外，标准 LED 背光源在长时间承受高热负载时会迅速退化。您必须评估整个组件，包括底盘和柔性电缆，以保证在极端条件下的生存。显示器的坚固程度取决于其最薄弱的内部组件。
TN（扭曲向列）和 VA（垂直排列）面板主导着预算商业市场。然而，他们在恶劣的工业环境中苦苦挣扎。 IPS 技术在物理和热应力下可以更好地保持结构对齐。 TN 面板在垂直视角下会出现严重的颜色反转。屏幕正面看起来可能很好，但从下面看起来完全被洗掉了。当偏离中心观看时，VA 面板的对比度通常会发生剧烈变化。 IPS 使关键数据几乎从任何角度都具有高度可读性。您在中严重依赖准确的离轴信息 工业显示设置 。操作员很少完全站在重型机械前面的中央。
热应力还会威胁整个屏幕区域的色彩保真度。精确的分子排列为 IPS 技术带来了巨大的优势。当环境温度升高或降低时，它可以有效抵抗颜色变化。 TN 面板在接近其热上限或下限时会迅速失去色彩准确性。颜色扭曲，洗掉重要的警报和警告指示器。 IPS 可确保安全关键接口将红色显示为真正的红色，而不是柔和的橙色或棕色。这种精度可以防止现场发生代价高昂的操作错误。
工程师经常质疑不同面板类型的功耗。许多人认为 IPS 本质上比 TN 替代品消耗更多的电量。从历史上看，传统的 IPS 设计确实需要更强的背光来推动光线穿过密集的像素结构。如今，现代 宽温 TFT LCD 模块采用高度优化的孔径比。这些现代面板有效地平衡热输出和亮度。它们可提供出色的视觉效果，而不会超出您的可用热预算或电池容量。
以下是简要比较，说明不同的面板技术如何应对恶劣的环境因素。在早期设计阶段讨论面板类型时请使用此参考。
恶劣环境下的面板技术性能
特征 | TN面板 | VA面板 | IPS面板 |
|---|---|---|---|
视角稳定性 | 差（垂直颜色反转严重） | 中等（对比度偏移偏离中心） | 优秀（各个角度都一致） |
颜色保真度（热应力） | 低（快速洗掉） | 中等（轻微变化） | 高（保持准确的色调） |
结构调整 | 易受压力和热量影响 | 中等稳定 | 在热负载下具有高度鲁棒性 |
标准工业操作阈值通常范围为 -20°C 至 +70°C。极端的汽车应用需要 -30°C 至 +85°C 的扩展范围。工作温度准确决定了设备何时可以安全开机并正常运行。在此范围之外运行将导致保修失效并保证性能立即下降。
您还必须仔细检查指定的存储温度额定值。存储限制通常范围较广，通常为 -40°C 至 +90°C。在未配备空调的车辆或户外信息亭内，设备经常长时间保持断电状态。这些休眠期的过热会无形地破坏内部排列。在批准物料清单中的任何组件之前，请严格验证这些数字。
室外宽温面板需要极高的亮度来对抗环境眩光。您通常需要 1000+ 尼特的亮度才能获得足够的日光可读性。高亮度必须与高对比度紧密结合，以获得最佳的文本清晰度。然而，工作热量严格限制了最大安全背光驱动电流。在高环境温度下用力推动 LED 会很快破坏其荧光粉。适当的散热设计可以保护背光组件免遭灾难性烧毁。
外形尺寸极大地影响应用程序的适配性和整体用户体验。跨宽高比的拉伸界面完美适合现代控制布局。例如，采用 10.25 英寸宽温 IPS LCD 非常适合现代汽车仪表组。工厂车间和重型机械控制站通常采用 10.3 英寸宽温 IPS TFT 作为 HMI 面板。这些拉伸和条形布局可以有效地显示关键数据流，而不会浪费垂直仪表板空间。
对于极端环境，我们强烈建议使用光学键合而不是传统的气隙键合。空气间隙使得环境湿气聚集在触摸面板和下面的 LCD 之间。快速的温度变化导致这些滞留的水分立即凝结成水滴。冷凝会使屏幕起雾并完全遮挡用户的视线。光学粘合用特殊的光学树脂完全填补了这一空白。此过程可防止任何内部起雾并显着提高抗冲击性。
显示器必须能够承受现实场景中的极端温度变化。热冲击测试客观地验证了这种特定的生存能力。在环境验证阶段，工程师将模块置于快速循环室中。他们可以在短短几分钟内将面板从冰冻的 -30°C 环境移动到酷热的 +80°C 室内。快速的热膨胀和收缩给每个内部组件带来了巨大的压力。高质量模块通过了这项测试，不会使粘合剂破裂或切断精密的微连接。
高温/高湿 (HTHH) 认证证明了在现场的长期耐用性。标准可靠性协议通常将设备推至 85°C、85% 相对湿度。测试人员在这些恶劣条件下连续保持 500 小时或更长时间。这种长时间的暴露验证了偏光片和内部边缘密封剂的化学完整性。它确保面板不会在热带或高度潮湿的工业气候下过早降解。
高温环境通常与重型工业机械并存。汽车行业也会产生大量的局部电磁噪声。因此，对于这些关键部署来说，EMI/EMC 合规性仍然是不容妥协的。坚固的屏蔽可保护敏感的显示驱动器 IC 免受外部信号干扰。干净的屏蔽设计可防止随机屏幕闪烁、幻觉触摸或触摸控制器完全故障。
采购合适的硬件需要高度结构化、基于证据的方法。遵循此分步框架来客观评估您的供应链选项。
定义极端环境： 为您的设备部署绘制绝对最坏的情况。在热模型中包括直接太阳能负荷计算。太阳辐射很容易使内部外壳温度比环境空气高 20°C。
验证 BOM（物料清单）： 要求您选择的制造商提供确凿的证据。确保他们全面使用真正的工业级组件。 LC 流体、背光、FPC 电缆和驱动器 IC 都必须具有匹配的温度额定值。
评估生命周期和 EOL 政策： 工业和汽车设计需要多年的使用寿命。消费类面板的使用寿命终止 (EOL) 速度太快。确保您的供应商提供可靠的 3 至 5 年可用性保证。这可以防止代价高昂的生命周期中期重新设计。
请求用于室测试的原型： 切勿绕过您自己的内部环境室验证。建议您的团队在设计周期的早期采购样品。在投入大批量生产之前，请严格执行加速寿命测试。
指定宽温模块代表着可靠性方面的关键前期投资。它可以防止灾难性的下游成本，例如大规模现场召回和严重的品牌损害。
优先考虑提供透明环境测试数据的供应商，包括热冲击和 MTBF 指标。
始终要求户外屏幕进行光学粘合，以完全消除内部湿气凝结。
独立于操作范围验证存储温度限制，以确保断电状态下的生存。
安全的长期可用性保证尽早保护您的硬件供应链。
立即开始您的硬件设计流程的下一步。下载入围面板的详细规格表。直接联系应用工程师索取技术图纸并讨论为您的下一次加固部署定制的样品测试。
答：标准工业显示器通常在 -20°C 至 +70°C 之间舒适运行。对于极端环境或汽车级部署，要求变得更加严格。这些先进的模块通常支持更宽的工作范围，从 -30°C 到 +85°C。
答：专用液晶液本身并不会消耗更多的能量。然而，宽温显示器通常需要高亮度背光以实现户外可视性。这种强化照明会增加整体功耗，并且需要适当的热管理来保护硬件。
答：即使设备保持关闭状态，超出存储限制也会带来不可逆转的物理损坏的风险。标准故障包括偏光片快速降解和粘合剂脱气。显示器还可能遭受永久性液晶结构故障，使其完全无法使用。
答：是的，但这种方法会带来显着的机械复杂性和额外的体积。添加风扇或加热器会在机柜内产生新的故障点。事实证明，使用原生宽温模块通常更可靠、更节省空间，并且对于工程设计来说更优雅。
