在评估显示器时，大多数讨论都集中在亮度、分辨率、对比度或视角等规格上。然而在实际项目中，显示器可以满足所有列出的规格，但在投入生产后仍然会产生视觉问题。
您可能会注意到灰色屏幕上出现云状阴影、边缘附近亮度不均匀、垂直条带微弱或看起来与周围图像不同的区域。在某些情况下，面板在安装前看起来正常，但在组装后会出现明显的不均匀性。
这些效应通常被描述为 Mura.
该术语源自日语单词（むら），表示不均匀或不一致，并已成为整个显示器行业的标准表达方式。 Mura 不是描述单个缺陷，而是指整个显示表面上可见的不均匀性。
对于工业系统、医疗设备、车辆显示器和户外应用，Mura 有时会比分辨率或对比度规格更明显，因为操作员经常长时间查看同一界面。
了解 Mura 的来源有助于工程师避免误诊问题并支持更好的 显示集成决策.
Mura 描述了各区域的亮度、颜色或灰度均匀性的可见变化，理想情况下这些变化应保持一致。
与坏点不同，Mura 通常不是由单个像素级的电气故障引起的。
相反，它通常与光学特性以及显示结构内多层之间的相互作用有关。
示例可能包括：
多云或斑驳地区
亮点或暗点
水平或垂直带
边缘亮度差异
局部颜色变化
当显示以下内容时，Mura 的可见性通常会变得更加明显：
灰色背景
纯色
低细节内容
统一的图像
这就是为什么显示器检查经常使用灰度图案而不是复杂图形的原因。

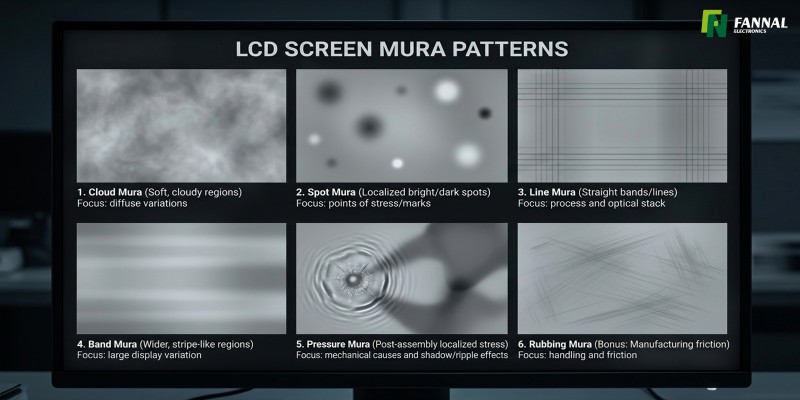

根据根本原因，可能会出现不同的 Mura 模式。
Cloud Mura 表现为不规则的云区域，具有细微的亮度差异。
边缘通常很软且难以清晰界定。
潜在的影响因素包括：
背光不均匀性
光学薄膜变化
显示结构内的内应力
斑点 Mura 显示为局部明亮或黑暗区域。
由于它可能类似于压痕或白点，因此可能需要进行额外检查来确定根本原因。
可能的原因包括：
材质差异
局部应力
制造不一致
Line Mura 在显示屏上显示为可见的水平或垂直带。
可能的来源包括：
工艺变化
光学堆栈不一致
背光结构差异
带状 Mura 通常表现为较宽的条纹状区域，亮区和暗区之间逐渐过渡。
它在更大的显示器上可能会变得更加明显。
压力 Mura 在中尤其重要 触摸显示应用 。
与某些形式的面板产生的 Mura 不同，压力 Mura 在最初的面板检查期间可能不存在。
相反，它可能会在组装后由于外部机械力而出现。
典型原因包括：
螺丝扭力过大
支撑结构不均匀
泡沫厚度变化
边框压力过大
盖玻片应力
这解释了为什么有些显示器在安装前看起来可以接受，但安装后却显示局部阴影或水波纹状图案。
Rubbing Mura 是指面板制造过程中 LCD 对准（摩擦）过程中的变化导致的显示不均匀性。在此过程中，玻璃基板上的取向层被机械摩擦，以定义液晶分子的均匀取向。如果摩擦过程不一致——例如压力不均匀、方向偏差、辊磨损或污染——可能会导致液晶取向的局部差异。
因此，受影响的区域可能会显示出明显的亮度或颜色不均匀性，尤其是在中灰色图案下。典型症状包括显示屏表面上出现细微的条带、不均匀的阴影或定向条纹。
与机械组装或光学粘合引起的 Mura 类型不同，摩擦 Mura 起源于电池制造阶段，通常无法通过系统级组装调整进行纠正。因此，它被认为是固有的面板级变化，而不是集成引起的问题。
在目视检查过程中，多种显示缺陷可能会出现相似的情况，但它们的原因截然不同，需要不同的纠正措施。了解这些差异有助于工程师确定问题是否源于 液晶面板 本身、组装过程或应用环境。
缺陷类型 | 典型外观 | 常见原因 | 可以修复吗？ |
|---|---|---|---|
Mura | 浑浊、斑驳、带状或亮度/颜色不均匀 | 光学变化、液晶不均匀性、机械应力和制造公差 | 通常无法完全消除，但通常可以通过工艺优化或补偿来减少 |
白点 | 局部明亮的圆形或不规则区域 | 压力损坏、冲击、装配力过大或结构应力 | 通常是永久性的；严重情况需要更换面板 |
坏点 | 修复了黑色、白色或彩色点 | TFT晶体管或像素电路故障 | 一般是永久性的且不可修复 |
图像保留 | 显示静态内容后的临时重影 | 长时间静态图像导致 LCD 单元内的电荷积累 | 通常可通过显示动态内容或让面板静止来反转 |
尽管这些问题乍一看可能很相似，但它们需要非常不同的解决方案。坏点和白点通常是永久性的硬件缺陷，而图像残留通常是暂时的。 Mura 介于两者之间——它通常是 LCD 制造的固有特征，而不是单点缺陷，目标是将其最小化到可接受的水平，而不是完全消除它。
Mura 很少由单一来源产生。
在大多数情况下，多种因素同时起作用。
LCD 结构包含多层：
液晶层
玻璃基板
偏光镜
光学薄膜
背光组件
微小的工艺变化会影响光穿过这些层的方式。
示例包括：
单元间隙变化
偏光片不一致
光学膜差异
背光均匀性变化
并非每种变体都会产生可见的 Mura，但某些组合可以提高其可见性。
外部压力可以改变 LCD 结构内部的光学特性。
典型来源包括：
安装力不均匀
锁模压力过大
结构变形
长期振动
机械效应在工业设备中变得尤为重要，因为显示器通常会安装多年。
显示材料在变化的温度下以不同的速率膨胀。
随着时间的推移，重复的热循环可能会逐渐引入内应力。
在苛刻的环境中，这些变化会影响显示的均匀性。
光学粘合 可以提高对比度、减少反射并提高环境耐久性。
然而，粘合本身并不能消除面板产生的 Mura。
工艺控制不当、粘合剂分布不均匀或粘合过程中应力过大可能会影响视觉均匀性。
在适当控制的工艺中，光学粘合通常可以提高整体显示性能，而不是产生均匀性问题。
这种情况经常会在产品开发过程中造成混乱。
面板可能会通过来料检验，但在集成到最终产品中后会显示出明显的不均匀性。
在许多情况下，问题并非源于 LCD 本身。
可能的原因包括：
安装过程中引入的机械应力
外壳变形
支撑点不均匀
紧密的安装结构
来自盖玻璃组件的额外力
随着显示组件变得更薄，玻璃盖板变得更厚，显示结构和机械设计之间的相互作用变得越来越重要。
因此，不应独立于整体系统设计来评估显示性能。
评估 Mura 通常比评估坏点更困难。
在某些条件下，人类视觉对亮度差异高度敏感。
Mura 的可见性可能会发生变化，具体取决于：
可视角度
环境照明
灰度级
观看距离
显示内容
许多检查过程使用中灰度范围附近的灰度图像，因为细微的不均匀性往往变得更容易识别。
自动化系统还可以使用成像色度计或基于相机的分析方法来量化亮度和色差。
验收标准通常取决于应用要求而不是通用标准。
未必。
大多数显示技术都存在一定程度的亮度变化。
更重要的问题是这种变化是否会影响预期的应用。
例如：
消费品可能会容忍微小的变化
工业 HMI 通常优先考虑稳定的可读性
医疗系统可能需要更严格的图像一致性
汽车显示器可能会提出额外的可视性要求
Mura 是否被视为缺陷通常取决于客户的期望和操作条件。
答案取决于根本原因。
如果 Mura 源自面板内部特性，则修复通常是不切实际的。
如果外部压力导致该问题，结构修改可能会降低其可见性。
潜在的改进可能包括：
降低安装压力
调整支撑位置
修改外壳设计
优化装配结构
如果原始原因保持不变，仅更换显示模块可能无法防止问题再次出现。
完全消除 Mura 并不总是现实的。
在实践中，工程师通常专注于最大限度地降低其可见性并在开发过程中控制风险。
常见的方法包括：
选择适合应用环境的显示解决方案
应用统一的机械支撑
仔细控制光学贴合工艺
考虑热膨胀
包括验证期间的均匀性测试
在开发早期解决这些因素通常比在生产开始后解决均匀性问题更有效。
Mura 经常被误解，因为它的表现与典型的显示缺陷不同。
它通常是面板特性、光学结构、制造公差和机械集成之间相互作用的结果。
对于 工业显示项目，了解 Mura 并不是为了寻找完美均匀的面板，而是为了确定预期应用可以接受的均匀性水平。
在许多情况下，在开发早期评估完整的显示系统可以减少产品生命周期后期的意外问题。
Mura 是一种显示不均匀现象，表现为 LCD 面板上的亮度、颜色或纹理不均匀。它可能是由于 LCD 制造工艺、背光均匀性、光学薄膜或组装过程中引入的机械应力的变化造成的。与坏点不同，Mura 影响的是显示屏区域而不是单个像素。
Mura 并不总是直接的面板缺陷。它可能源自 LCD 面板本身，但在许多工业应用中，它也受到机械设计、安装应力、光学粘合条件和外壳结构的影响。
光学粘合并不能消除面板产生的 Mura 现象。它可以提高整体对比度并减少反射，使某些均匀性问题不太明显。然而，它无法纠正液晶面板本身产生的变化。
由于安装压力、外壳变形、不均匀的支撑点或过大的紧固扭矩产生的机械应力，组装后可能会出现明显的 Mura。这些因素可以改变显示堆栈的光学特性，并使以前看不见的不均匀性更容易观察到。
摩擦 Mura 是一种显示不均匀性，由面板制造过程中液晶取向过程的变化引起。不一致的摩擦会导致分子排列不均匀，从而导致细微的条带、阴影或方向亮度差异，这些差异在灰色测试图案上通常最为明显。由于摩擦 Mura 源自 LCD 制造过程，因此通常无法通过模块组装或系统集成来纠正。
不会。由于液晶排列、光学薄膜、背光特性和装配公差中不可避免的变化，一定程度的 Mura 是 LCD 制造所固有的。工业显示器制造商的目标不是完全消除Mura，而是通过工艺优化、均匀性补偿和严格的质量控制将其控制在可接受的检验标准内。
