现代 触摸屏 不仅仅是一个显示器：它结合了视觉输出和交互式传感层，允许用户直接控制设备。在工业、医疗和消费应用中，工程师、产品团队和买家经常会同时遇到 电容式 和 多点触控这两个术语 。 电容式 是指通过电荷变化来检测触摸的传感技术，而 多点触摸则 描述了同时检测和处理多个触摸点的能力。选择正确的触摸屏时，了解这些概念之间的关系至关重要。
多点触控是一种功能，而不是一项特定技术。它允许界面识别多个同时触摸并将其转换为手势，例如捏合缩放、两指旋转、多指滑动或大型显示器上的协作输入。
至关重要的是，多点触摸并不决定如何检测触摸。如果屏幕的传感系统和控制器可以同时解析多个独立坐标，则该屏幕被视为多点触摸。此功能可以使用不同的传感原理来实现，包括 电容式、光学或红外系统。
电容式触摸 感应通过测量局部电场的变化来检测触摸。当手指等导电物体接近屏幕表面时，它会改变特定电极处的电容。然后控制器将这些变化转换为精确的 XY 坐标。
电容式传感方法主要有两种：
测量面板上各个电极的电荷。
对单点触摸高度敏感，使其适合低成本或偶尔的手势应用。
多点触控的限制：除非应用额外的处理，否则多个手指可能会导致鬼点。
使用交叉电极网格，其中每个交叉点形成一个小电容器。
测量交叉点处的电容变化，以准确定位多个同时发生的触摸。

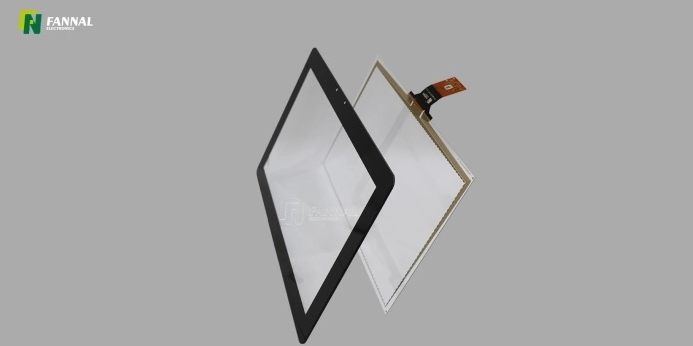

构成的基础 投射电容式 (PCAP)技术 ，广泛应用于智能手机、平板电脑和高端工业显示器，提供全面的多点触控支持、高跟踪精度和快速响应时间。
电容式多点触摸屏将多点触摸功能与电容式传感层相结合。它通过测量导电电极矩阵上的局部电容变化来检测多个同时触摸点。与单点触摸屏不同，它支持捏合、滑动和旋转等手势，从而在工业 HMI、医疗设备和协作界面中实现高级交互。
工程洞察力：
支持多点触控需要复杂的传感器矩阵和复杂的信号处理。
较高的电极密度可提高精度，但会增加制造复杂性和成本。
制造商必须仔细平衡触摸分辨率、EMI 稳健性和控制器选择。
集成注意事项：
光学粘合 可以增强触摸灵敏度并减少视差，但可能需要补偿折射率变化。
建议进行系统级校准，以在振动、温度变化或高亮度环境下保持手势准确性。
范围 | 典型工业范围 | 工程笔记 |
|---|---|---|
接触点 | 5–10 个同时 | 高端面板可支持20+，但控制器复杂度上升 |
传感器类型 | 投射电容式 (PCAP) | 多点触控首选互电容；自电容仅限 2 次触摸 |
控制器响应 | 5–15 毫秒 | 更快的响应减少了实时工业控制的延迟 |
表面硬度 | 6小时–9小时 | 确保恶劣环境下的耐刮擦性 |
光透过率 | ≥80% | 对于至关重要 高亮度显示器 和阳光下可读性 |
电磁干扰容限 | 20–40 伏/米 | 工业机械可能需要屏蔽或接地 |
工程洞察： 权衡包括触摸精度与成本、EMI 稳健性与薄边框设计以及多点触摸支持与控制器复杂性。
当设计人员需要可靠的多点触控时， 互电容投射电容 (PCAP) 屏幕 通常是首选解决方案。网格电极架构本质上分离信号，允许独立识别每个触摸点，从而提供：
准确的多指追踪，无重影触摸。
快速的响应时间让用户感觉是即时的。
高光学透明度，因为传感层可以薄薄地层压在显示器上。
由于有源传感元件受到玻璃下方的保护，因此具有出色的耐用性和较长的使用寿命。
由于这些特性，大多数宣传多点触控的消费者和专业设备都依赖于互电容感应。自电容在成本敏感或单点触摸应用中仍然有用，但它不能直接取代完整的多点触摸性能要求。
理解这些术语的正确方法是分层的： 电容式触摸是传感系列，多点触摸是某些电容式实现提供的功能.
电容式触摸屏可以是单点触摸或多点触摸，具体取决于传感阵列和控制器设计。
当系统可以解决多个并发的电容变化时，屏幕就变成了多点触摸电容显示屏。
产品标签可能会模糊这种区别：
仅列出“电容式触摸”的数据表可能不会指定支持的同时触摸点的数量。
“多点触控”没有提及传感方法，对于面板是电容式、红外式还是光学式尚无定论。
最佳实践： 始终确认传感技术和支持的触摸点的最大数量。
选择合适的触摸屏需要权衡几个因素：
PCAP 电容屏通常提供卓越的光学性能。
传感层可以实现为光学透明的薄层，从而保持亮度和色彩保真度。
其他多层技术可能会减少光传输，使图像显得更暗。
互电容电容屏提供快速、流畅的手势响应。
自电容式设计对于单次输入表现良好，但在多次触摸时表现不佳。
光学和红外系统也可以做出响应，但跟踪精度取决于传感器布局和校准。
简单的电容式或电阻式面板的制造成本较低。
全投射式电容互电容面板需要更复杂的电极布局和控制器，增加了成本，但可以实现更丰富的交互。
对于强调多点触控和优质体验的设备，增加的成本通常是合理的。
电容式触摸对水、手套和污染物很敏感，因为这些条件会改变测量的电容。
现代 PCAP 系统包括用于提高湿手和手套模式性能的固件和硬件策略。
恶劣环境可能需要专门的 PCAP 涂层、光学粘合或针对应用量身定制的替代传感方法。
触摸技术的选择主要取决于操作环境。在进行定制之前，选择正确的“核心”可确保可靠性。
工业 HMI 和户外终端： 高性能 PCAP（投射电容式） 是标准。专注于支持 手套和湿手跟踪 以及强大的电磁干扰 (EMI) 抵抗能力的控制器。
公共信息亭 和医疗显示器： 优先考虑耐用性和卫生。利用 带有厚盖玻璃的 PCAP 、 抗冲击 光学粘合以及抗菌或 防指纹 (AF) 涂层。
消费类和移动设备： 互电容 PCAP 提供最佳的多点触控体验、高光学清晰度以及时尚、薄的外形。
成本敏感的单点控制：对于简单的 UI 任务 ，自电容或电阻 屏幕仍然是可行且经济实惠的选择。
标准显示器在专业行业中往往达不到要求。专业集成需要硬件之外的深度调整：
光学增强： 使用 光学粘合 消除传感器和 LCD 之间的气隙。这可以减少内部反射，增强对比度，并防止室外环境中的湿气起雾。
表面处理： 根据照明情况，选择 防眩光 (AG) 来减少反射，或选择 防反射 (AR) 来增加透光率。
固件优化：定制固件对于 防手掌误触 、特定手势识别和厚盖镜片（最大 10 毫米以上）的灵敏度调整等功能至关重要。
为了确保多点触控系统的最佳性能，在设计阶段必须考虑以下工程因素：
EMI 和接地： 正确的机箱接地是防止触摸“重影”或噪声干扰的最关键因素。
控制器选择： 确保 IC 支持与您的操作系统（Linux、Windows、Android）兼容的所需触摸点和通信接口（I2C、USB 或 RS232）。
环境校准： 验证真实条件下的性能，包括使用最终的边框/外壳以及最终用户使用的特定手套类型进行测试。
机械集成： 考虑装配方法（胶带粘合与冷胶）以确保传感器在热膨胀和振动下保持稳定。
记住关键关系： 电容式是传感机制，多点触摸是一些电容式实现提供的交互能力.
指定触摸屏时，请确认传感方法和支持的同时触摸点数量，以确保产品满足您的应用和环境要求。有关选择或定制触摸显示器的定制指南，请咨询制造商以获得专家建议。
问题 1：电容式多点触摸屏可以在工业环境中佩戴手套使用吗？
可以，但触摸控制器必须支持高灵敏度或手套模式。权衡包括增加误触的可能性。
问题 2：温度如何影响电容式多点触控性能？
极端温度会改变传感器层的介电特性，从而降低触摸精度。选择适合工业温度范围的控制器。
问题 3：所有多点触控电容式显示器都需要光学贴合吗？
并非总是如此，但光学粘合可以提高高振动环境下阳光下的可读性和触摸精度。
Q4：工业多点触摸屏常见的故障模式有哪些？
控制器漂移、EMI 干扰、表面划痕和光学层分层是典型问题。
Q5：对于多点触控应用，如何选择投射式和自电容式？
投射电容是多点触控的标准配置；自电容仅支持 1-2 个触摸点，不太适合手势。
